Segment-LCD-Anzeige VA-Negativ-LCD-Modus

Das Unternehmen JDA ist ein professioneller Hersteller und Lieferant von LCD-Displays in Shenzhen, China. Der Segment-LCD-Display-VA-Negativ-LCD-Modus ist eine Anzeigelösung, die häufig in Haushaltsgeräten, medizinischen Geräten, Instrumenten und industriellen Steuergeräten verwendet wird und für seine hohe Effizienz, seinen geringen Energieverbrauch und seine klare visuelle Darstellung bekannt ist. Unsere LCD-Produkte haben den Vorteil einer hohen Kosteneffizienz und können unseren Kunden eine gute LCD-Lösung bieten.
Modulnummer: JDA0301-19101A1
Technologie: COB-Technologie
Betriebstemperatur: -20 bis 70℃
Antriebs-IC: TCP802-01
Betrachtungswinkel: Großer Betrachtungswinkel

Anfrage absenden

Bewertung: 5.0

(Bewertungsanzahl: 1)

Produktbeschreibung

DasSegment-LCD-Anzeige VA-Negativ-LCD-Modusarbeitet mit 3,3 V und zeigt helle weiße Segmente auf einem tiefschwarzen Hintergrund. Es wurde für Wechselrichter, USV-Systeme, Messgeräte und industrielle Schalttafeln entwickelt, bei denen Kontrast und Langzeitstabilität wichtiger sind als Farbe.

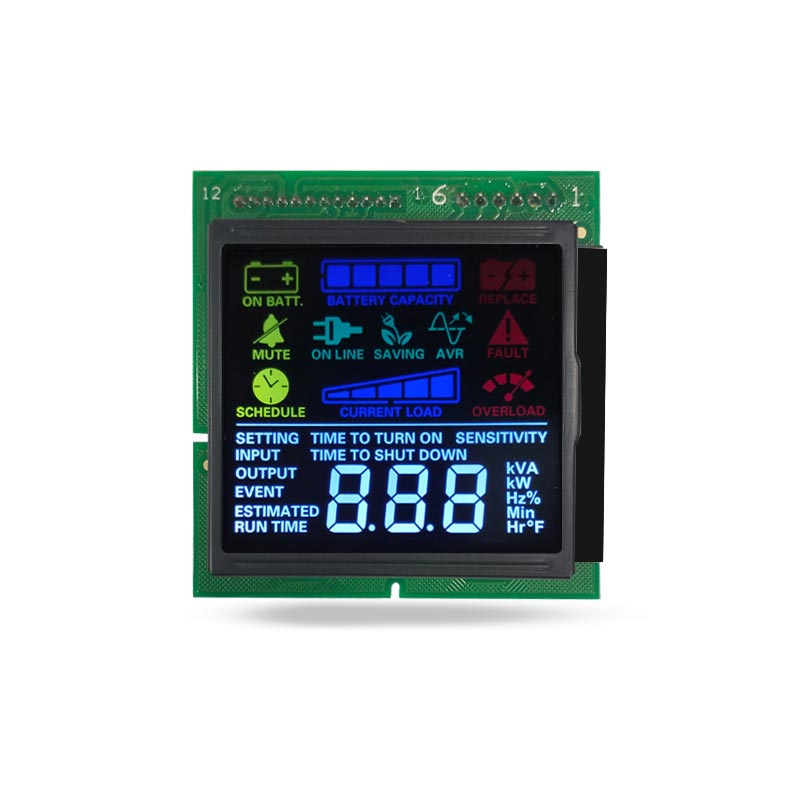

Segment-LCD-Anzeige VA-Negativ-LCD-Modus: Spezifikationen und Anwendungen

Die Ingenieure suchen nach einemSegment-LCD-Anzeige VA-Negativ-LCD-ModusNormalerweise benötigen sie drei Dinge gleichzeitig: einen Bildschirm, der auch bei starkem Umgebungslicht gut lesbar bleibt, ein Treiberschema, das zu einer vorhandenen 3,3-V-Platine passt, und einen Lieferanten, der über alle Produktionsläufe hinweg die gleiche Qualität gewährleisten kann. Der JDA0301-19101A1 basiert genau auf dieser Aufgabe.

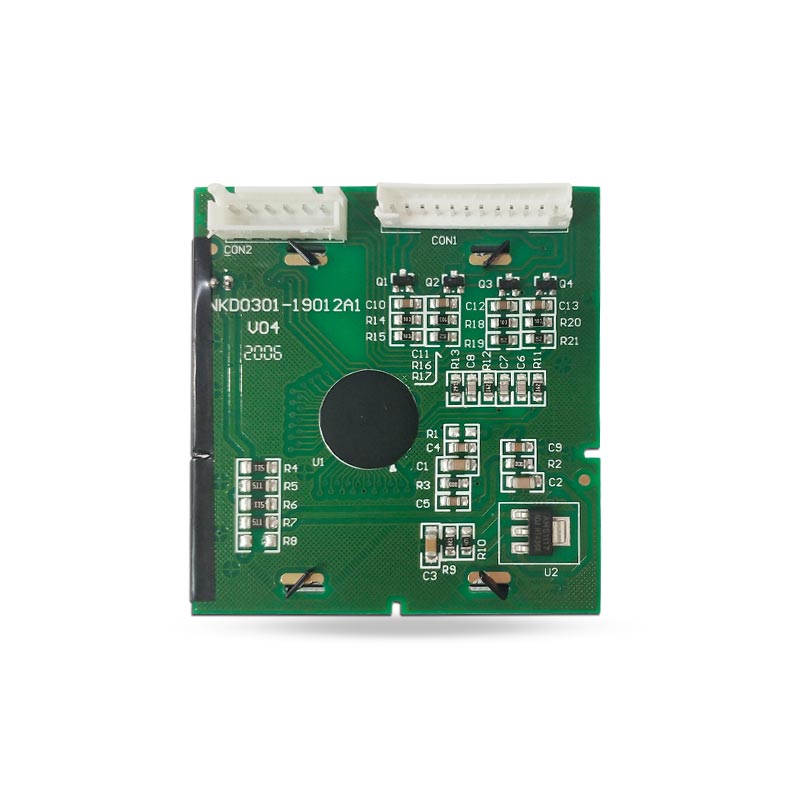

DasSegment-LCD-Anzeige VA-Negativ-LCD-Moduskombiniert Negativmodus-Glas mit COB-Baugruppe (Chip-on-Board), sodass der TCP802-01-Treiber direkt auf der Leiterplatte sitzt und die Einheit als eine fertige Komponente montiert wird. Mit einem transmissiven Polarisator und einer dahinter liegenden LED-Hintergrundbeleuchtung erzeugt das Display einen nahezu schwarzen Hintergrund mit weißen Segmenten.

	LCD-TYP & LOGIKSPANNUNG VA / Negativ \| VDD = 3,3 V

	ANTRIEBS-IC & METHODE TCP802-01 \| 1/3 DUTY, 1/2 BIAS

	AKTIVER BEREICH & TEMP. 46 × 41 mm \| -20 bis 70 °C

JDA0301-19101A1 Spezifikationen – Segment-LCD-Anzeige VA Negativ-LCD-Modus
Modul-Nr.	JDA0301-19101A1
LCD-Typ	VA / Negativ
Montagetechnik	COB (Chip an Bord)
Modulgröße	58 (B) × 60 (H) × 15,8 (T) mm
Anzeige VA (Aktiver Bereich)	46 (B) × 41 (H) mm
Antriebsmethode	1/3 DUTY, 1/2 BIAS
Antriebs-IC	TCP802-01
Blickwinkel	12 Uhr
Polarisatortyp	Transmissiv
Betriebstemp.	-20 bis 70 °C
Lagertemp.	-30 bis 80 °C

Warum Ingenieure sich für unseren VA-Negativ-LCD-Modus für Segment-LCD-Displays entscheiden

Kontrast, der echte Schränke überdauert

DasSegment-LCD-Anzeige VA-Negativ-LCD-Modusliefert einen wirklich tiefschwarzen Hintergrund anstelle der für TN-Displays typischen Grautöne, sodass beleuchtete Segmente auch bei heller Werksbeleuchtung und hinter getönten Panels gut lesbar bleiben.

Geringer Stromverbrauch, lange Feldlebensdauer

Die Monochrom-Segment-Technologie zeichnet nur das, was die Hintergrundbeleuchtung und der Treiber benötigen. Es gibt keine Videoverarbeitung, keinen Aktualisierungsaufwand und keinen Wärmestau, was für kontinuierlich betriebene Messgeräte und Wechselrichter-Frontplatten geeignet ist.

Elektrische Drop-In-Kompatibilität

Eine 3,3-V-Logikversorgung mit 1/3 Last und 1/2 Bias-Antrieb passt zu den MCU-Schienen, die in den meisten Wechselrichtern, USVs und Messplattformen verwendet werden, wodurch die Notwendigkeit einer Pegelverschiebung oder einer Neugestaltung externer Treiber verringert wird.

Wo dieses Segment-LCD-Modul verwendet wird

Die Kombination aus negativer VA-Optik, breitem Betriebstemperaturbereich und COB-Robustheit macht dies ausSegment-LCD-Anzeige VA-Negativ-LCD-Moduseine praktische Wahl über mehrere Ausstattungskategorien hinweg:

▸ Solarwechselrichter und USV-Systeme- Statusanzeigen, Fehlercodes und Ausgangsparameter aus der Ferne sichtbar.

▸ Smart Metering- Strom-, Wasser- und Gaszähler, die über ein Jahrzehnt hinweg lesbar bleiben müssen.

▸ Industrielle Steuerung und Instrumentierung- Frequenzumrichter, Leistungsmesser, Prüfgeräte und Schaltschränke.

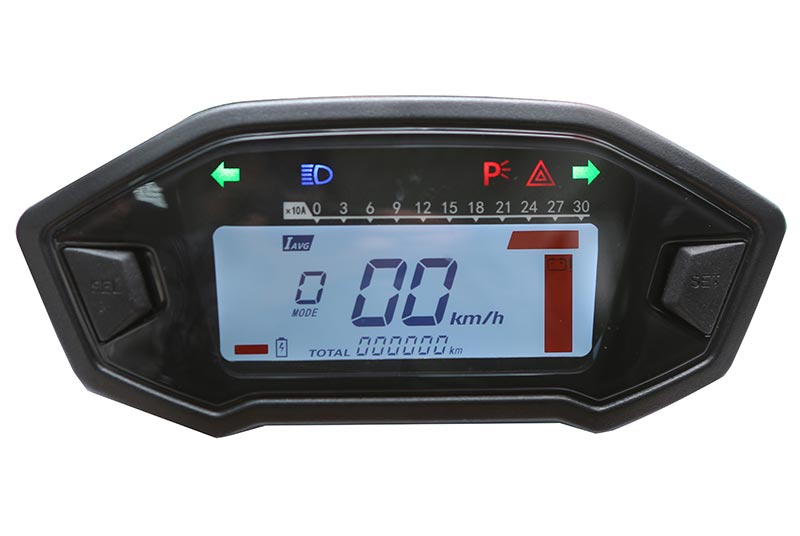

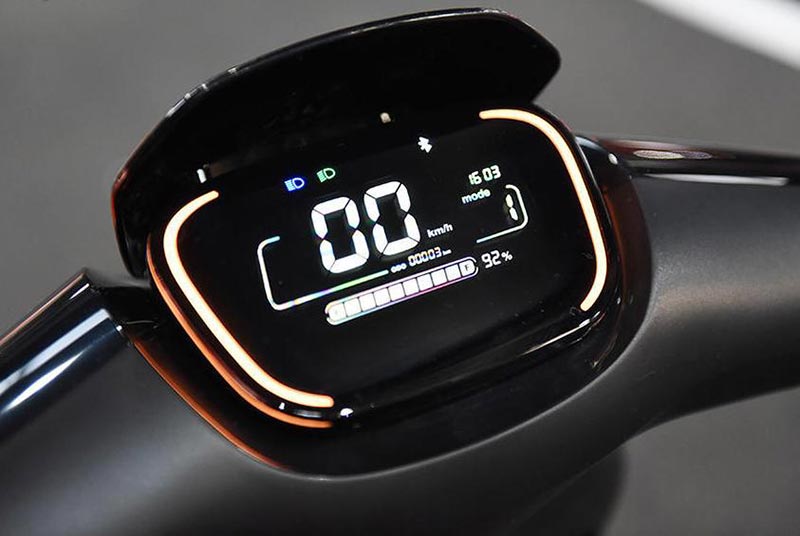

▸ Automobil- und Transportelektronik- Hilfs-Dashboards und Überwachungseinheiten.

Segment LCD Display VA Negative LCD Mode in a power inverter

Segment-LCD-Anzeige VA-Negativ-LCD-Modus auf der Vorderseite eines Wechselrichters.

Segment LCD module used for solar inverter and UPS readouts

Segment-LCD-Modul zur Anzeige von Solarwechselrichtern und USV.

Wenn Ihr Projekt ein breiteres optisches Fenster anstelle einer festen 12-Uhr-Richtung benötigt, ist dasVA-LCD-Display mit vollem Betrachtungswinkel für Solarenergiedeckt diese Anforderung mit dem gleichen Negativmodus-Look ab. Käufer, die mit einem knapperen Budget arbeiten, bewerten oft dasHTN negatives 7-Segment-LCD-Displayparallel.

Anpassung, Muster und Bestellung

Dieses Katalogmodul ist ein Ausgangspunkt, kein fester Bestandteil. Die meisten unserer kundenspezifischen Display-Projekte beginnen mit einer Kundenzeichnung oder einem Muster eines vorhandenen Produkts und enden mit einem passenden Modul, das in dasselbe Gehäuse passt. Egal, ob Sie eine Standard-COB-Baugruppe oder eine vollständig maßgeschneiderte benötigenSegment-LCD-Anzeige VA-Negativ-LCD-Modus, unser Engineering-Team unterstützt Ihr Design.

Segmentieren Sie Bildmaterial und Glasgröße- Neue Segmentmuster, Symbole und Logos, angepasst an Ihr Layout.

Pinbelegung und Anschlussoptionen- Pinbelegung, FPC- oder Pin-Header-Anschluss abgestimmt auf Ihre Leiterplatte.

Hintergrundbeleuchtung und Farbe- Weiße, blaue oder bernsteinfarbene LED-Hintergrundbeleuchtung, passend zum Gehäuse und zur Markensprache.

Angebot innerhalb von 24 Stunden- Senden Sie Ihre Zeichnung, das Jahresvolumen und den Zielpreis und erhalten Sie am nächsten Werktag einen Preis sowie eine technische Antwort.

Muster vor dem Werkzeugbau- Standardmuster werden in der Regel innerhalb von 3 bis 7 Werktagen nach Bestätigung der Zeichnung versandt.

Die vollständige technische Dokumentation für das breitere Sortiment ist auf der Website verfügbarsegmentierte LCD-AnzeigeKategorieseite, und wenn Ihr Design sich in Richtung einer Farboberfläche bewegt, ist diemonochromes LCD- und OLED-DisplayIm Abschnitt wird erläutert, wo Segment-, Zeichen-, Grafik- und PMOLED-Module jeweils am besten passen.

Herstellung, Prüfung und Qualitätsdokumentation

Shenzhen Jingda Display Technology Co., Ltd. wurde im September 2015 gegründet und betreibt eine 6000 m² große staubfreie Anlage in Wuping, Fujian. Jede Charge unsererSegment-LCD-Anzeige VA-Negativ-LCD-Modusbesteht die Wareneingangskontrolle, In-Prozess-Kontrollen und abschließende elektrische und optische Prüfungen vor dem Verpacken. Wir verfügen über eine ISO-Zertifizierung für das Qualitätsmanagement und stellen auf Anfrage eine RoHS-Konformitätsdokumentation zur Verfügung.

COG and COB assembly lines

COG- und COB-Montagelinien in der Reinraumwerkstatt.

ISO quality management and RoHS documentation

ISO-Qualitätsmanagement und RoHS-Dokumentation.

Häufig gestellte Fragen

Können das Segmentlayout und die Pinbelegung dieses Segment-LCD-Displays im VA-Negativ-LCD-Modus angepasst werden?

Ja. Segmentgrafik, Glasgröße, Pinbelegung, Hintergrundbeleuchtungsfarbe und Steckertyp können anhand Ihrer Zeichnung oder eines Referenzmusters geändert werden. Technische Bewertungen und Preise werden innerhalb von 24 Stunden zurückgesandt.

Benötigt dieses Modul eine Hintergrundbeleuchtung?

Diese Version verwendet einen transmissiven Polarisator, sodass zum Lesen bei schlechten Lichtverhältnissen eine LED-Hintergrundbeleuchtung erforderlich ist. Normalerweise wird eine weiße oder blaue Hintergrundbeleuchtung angegeben, die weiße Segmente auf schwarzem Hintergrund erzeugt.

Wie ist VA-negativ im Vergleich zu HTN-negativ?

Dieser Segment-LCD-Display-VA-Negativ-LCD-Modus bietet tiefere Schwarzwerte, höheren Kontrast und einen größeren Betrachtungsbereich; HTN-Negativ ist eine kostengünstigere Alternative mit engeren Betrachtungswinkeln. Bei beiden handelt es sich um monochrome Segmentanzeigen.

Welche Vorlaufzeit sollte ich einplanen?

Angebote werden innerhalb von 24 Stunden erstellt. Standardmuster werden in der Regel innerhalb von 3 bis 7 Werktagen nach Zeichnungsbestätigung versandt, und Massenproduktionspläne werden zusammen mit dem Angebot bestätigt.
