Segment-LCD-Anzeige HTN Blue-Modul LCM-Anzeige

Dieses ab Werk im Großhandel erhältliche Segment-LCD-Display HTN Blue Module LCM Display ist eine komplette Drop-in-Baugruppe mit COB-Technologie für robuste Leistung.
Modulnummer: JDA0801-16037C1
Technologie: COB-Technologie
Betriebstemperatur: -10 bis 60℃
Betrachtungswinkel: Großer Betrachtungswinkel
Laufwerks-IC: HT1621
Perfekt für USV-Geräte und Solarwechselrichter. Kontaktieren Sie uns für individuelle Glaswerkzeuge und ein 24-Stunden-Angebot.

Anfrage absenden

Bewertung: 5.0

(Bewertungsanzahl: 1)

Produktbeschreibung

PrämieSegment-LCD-Anzeige HTN Blue-Modul LCM-Anzeigefür Wechselrichter und USV

Komplette Drop-in-LCM-Baugruppe · COB-Technologie · HT1621-Treiber · Hochkontrastreiches HTN-Glas

MODULGRÖSSE

76 × 58 × 10,6 mm

ANZEIGE VA

60 × 32,5 mm

BETRIEBSSPANNUNG

5,0 V LCM

ANTRIEBSMETHODE

1/4 DUTY, 1/3 BIAS

Produkteinführungen

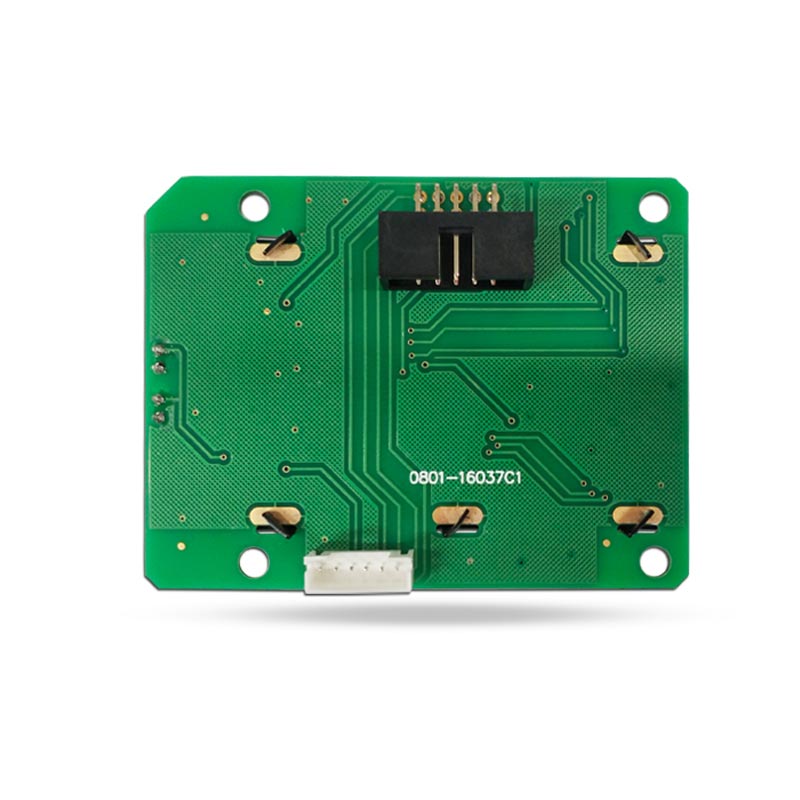

JINGDA DISPLAY ist ein führender Hersteller vonSegment-LCD-Anzeige HTN Blue-Modul LCM-AnzeigeWir bringen über 10 Jahre Erfahrung mit monochromen LCDs in jedes Projekt ein. Dieses spezielle LCM-Modul ist als komplette Drop-In-Baugruppe konzipiert: Glas, Hintergrundbeleuchtung, Treiber und Schnittstellenanschluss sind bereits auf einer Platine montiert. Dadurch verlagert sich der Designaufwand auf Ihre Host-Firmware und die mechanische Integration, sodass keine Flex-Tail- oder Glass-Bonding-Qualifizierung erforderlich ist.

Ausgestattet mit einem hochintegrierten HT1621-Treiber-ICSegment-LCD-Anzeige HTN Blue-Modul LCM-Anzeigeerreicht komplexe visuelle Ausgaben mit nur wenigen Pins und einfachen Schaltkreisen und ist somit ideal für eingebettete und batteriebetriebene Geräte. Das HTN-Verfahren bietet eine modifizierte Twist-Konfiguration, die im Vergleich zu Standard-TN-Displays (ca. 50°) einen deutlich größeren Betrachtungswinkel von etwa 80° und einen besseren Kontrast bietet.

Unabhängig davon, ob Sie Standardmodule oder vollständig kundenspezifische Lösungen benötigen, unterstützt unser Werk maßgeschneiderte Glaswerkzeuge für Ihr genaues Segmentlayout und maßgeschneiderte Treiber-Firmware, um Ihre spezifischen Anwendungsanforderungen zu erfüllen.

Technische Parameter

Modul-Nr. JDA0801-16037C1	LCD-Typ HTN / Blau
Technologie COB-Technologie	Antriebs-IC HT1621
Blickwinkel 12 Uhr (Breit)	Hintergrundbeleuchtung Weiß
Betriebstemp. -10 bis 60℃	Lagertemp. -20 bis 70℃

Hauptanwendungen

Segmentierte LCD-Displays sind Geräte mit festen Anzeigeparametern und elektrischen Umgebungsbedingungen. UnserSegment-LCD-Anzeige HTN Blue-Modul LCM-Anzeigewird hauptsächlich in den Bereichen Leistungssteuerung und neue Energiespeicherung eingesetzt, insbesondere für USV-Geräte und Solarwechselrichter.

HTN Blue Segment LCD Display in Solar Inverter

HTN-Blue-Segment-LCD-Display für Wechselrichter.

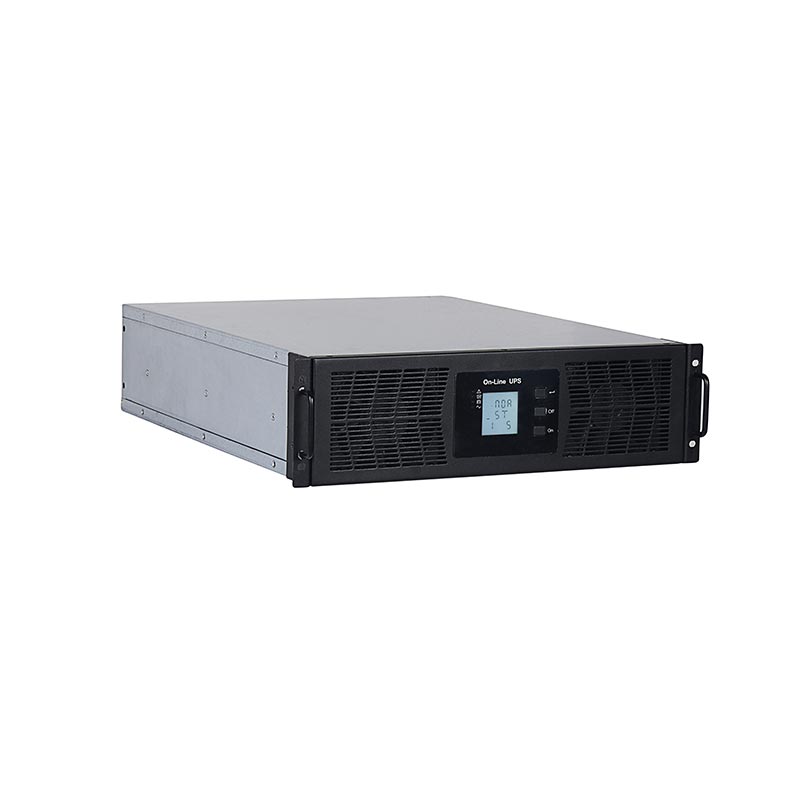

HTN Blue Segment LCD Display in UPS device

HTN-Blue-Segment-LCD-Display, das in USV-Geräten verwendet wird.

Warum JINGDA als Ihren Lieferanten wählen?

Als Hersteller mit Sitz in Shenzhen und 11 Jahren Erfahrung im LCD-Bereich im monochromen Segment sind wir kein Handelsunternehmen. Wir besitzen eine 10.000 Quadratmeter große Fabrik in der Provinz Fujian, die mit hauseigenen COB-, COG- und TAB-Montagelinien ausgestattet ist.

Qualitätsmanagement & Zertifikate

Wir verfügen über die Systemzertifizierung GB/T19001-2016/ISO9001:2015, ISO14001, IATF-16949 und CE-Erklärungen. Wir können entsprechend Ihren Anforderungen Unternehmensqualitätszertifikate, Materialspezifikationen, Produktionsinspektionsaufzeichnungen und Produktzuverlässigkeitsberichte bereitstellen.

Jingda Display Certificates

Jingda Display Factory Workshop

Standard-Exportverpackung

Um Ihre sicherzustellenSegment-LCD-Anzeige HTN Blue-Modul LCM-AnzeigeDamit es in einwandfreiem Zustand ankommt, verwenden wir eine strenge mehrschichtige Verpackungsreihenfolge:

ESD bag packaging

1. ESD-Tasche

Inner box packaging

2. Innenbox

Outer box packaging

3. Äußere Box

ESD-Tasche	Jedes Modul wird vor der weiteren Verarbeitung in einem elektrostatischen Abschirmbeutel versiegelt.
Innenbox	Die Module werden in speziellen Schlitzen im Innenkasten platziert, um die Stabilität zu gewährleisten und Bewegungen zu verhindern.
Äußere Box	Es wird ein stabiler Karton aus Wellpappe verwendet, auf dem ein Etikett mit Angabe des Modells, der Menge und der Chargennummer angebracht ist.

Um andere Anzeigeoptionen für Ihre Projekte zu erkunden, können Sie sich unsere ansehenSegment-LCD-DisplayKategorie. Für einen höheren Kontrast überprüfen Sie dieSegment-LCD-Anzeige VA-Negativ-LCD-Modus. Wenn Ihr Gerät grafische Ausgaben benötigt, sind unsereGrafisches LCD-DisplaySerie passt perfekt.

FAQ

Was bedeutet COB in einem COB-LCD-Display?	COB steht für Chip-On-Board. Der nackte Treiber-IC wird direkt auf die Leiterplatte geklebt und mit Epoxidharz ummantelt, was eine äußerst langlebige und kompakte Drop-In-Baugruppe ermöglicht.
Können Sie ein benutzerdefiniertes Segmentlayout für mein Produkt erstellen?	Ja. Wir bearbeiten kundenspezifisches Glas genau nach Ihrem Segmentmuster, Ihren Symbolen und Ihrer Schriftart. Stellen Sie uns Ihre Layoutzeichnung oder ein Referenzmuster zur Verfügung und unsere Ingenieure prüfen die Machbarkeit und die Antriebsanforderungen.
Was ist der Unterschied zwischen TN- und HTN-Displays?	HTN (High Twisted Nematic) ist eine modifizierte Twist-Konfiguration von TN. Es bietet einen größeren Betrachtungswinkel von etwa 80° im Vergleich zu TNs 50° und bietet einen besseren Kontrast für anspruchsvolle Anwendungen.
Bieten Sie technischen Support und Kundendienst an?	Ja, wir bieten umfassenden technischen Support und einen einjährigen Kundendienst für unsere LCD-Display-Produkte.
