Was ist ein eingebettetes industrielles All-in-One-Gerät?

In Bereichen wie der industriellen Automatisierung, der Herstellung intelligenter Geräte und dem Edge Computing des Internets der Dinge sind herkömmliche industrielle Steuergeräte mit Split-Typ schon lange nicht mehr in der Lage, die Anforderungen eines modernen, integrierten und kompakten Gerätedesigns zu erfüllen. In der Vergangenheit wurde in Industriestandorten üblicherweise ein Kombinationsschema aus „Industriesteuerungs-Host + unabhängiger Anzeige + externem Zubehör“ verwendet, das eine komplizierte Geräteverkabelung, einen großen Platzbedarf, eine schlechte Stabilität und in der Zukunft extrem hohe Wartungskosten mit sich brachte. Mit der iterativen Modernisierung der industriellen Hardwaretechnologie ersetzten industrielle All-in-One-Maschinen nach und nach traditionelle Split-Geräte und wurden zur Kernhardware für die industrielle intelligente Transformation. Undeingebettete All-in-One-GeräteAls gängige Unterkategorie industrieller All-in-One-Maschinen werden sie aufgrund ihrer Kernvorteile wie integrierter Integration, hoher Anpassungsfähigkeit und hoher Stabilität häufig in verschiedenen rauen Industrieszenarien eingesetzt.

Was ist eine industrielle All-in-One-Maschine?

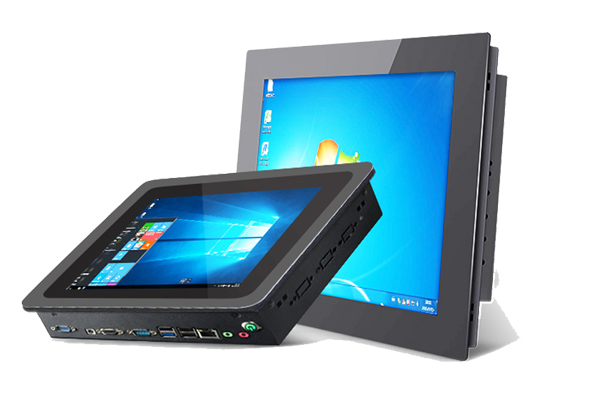

Der eingebettete industrielle All-in-One-PCsind integrierte intelligente Touch-Terminals, die speziell für komplexe industrielle Arbeitsbedingungen entwickelt wurden. Sie gehören zur Kernkategorie der industriellen All-in-One-Maschinen und sind geschlossen integrierte Geräte, die LCD-Anzeigemodule in Industriequalität, Touch-Interaktionseinheiten, eingebettete Hauptsteuerplatinen, Speichermodule, industrielle E/A-Schnittstellen und passive Kühlsysteme kombinieren. Im Gegensatz zu zivilen All-in-One-Geräten und gewöhnlichen kommerziellen Touch-Geräten eliminiert dieses Gerät vollständig redundante Strukturen und übernimmt eine standardisierte eingebettete Installationsarchitektur. Es erfordert keine externen Hosts, Displays, Tastaturen und Mäuse und kann den gesamten Prozess der Datenerfassung, Gerätesteuerung, Mensch-Computer-Interaktion, Edge-Datenberechnung, Signalübertragung usw. unabhängig durchführen. Es handelt sich um ein dediziertes eingebettetes intelligentes Endgerät für industrielle Szenarien.

Aus Sicht des strukturellen Designs übernimmt der eingebettete industrielle All-in-One-PC den branchenüblichen Installationsmodus der rückseitigen Montage und freiliegenden Frontplatte. Der Maschinenkörper ist dünn und kompakt und kann direkt in den Geräteschrank, die Schalttafel der automatisierten Ausrüstung oder das Innere des intelligenten Terminalgehäuses eingebettet werden. Nach der Installation schließt das Siebpaneel bündig mit der Geräteoberfläche ab, ohne hervorstehende Strukturen. Dies gewährleistet nicht nur die Gesamtintegration und das ästhetische Erscheinungsbild der Ausrüstung, sondern verbessert auch die Dichtungsleistung und die Raumausnutzung der Ausrüstung erheblich.

Die eingebettete All-in-One-Maschine ist ein speziell optimiertes integriertes Modell, dessen Hauptvorteile sich auf „eingebettete Anpassung, versiegelte Stabilität und minimalistische Integration“ konzentrieren. Die gesamte Maschine verfügt über einen vollständig geschlossenen, lochfreien Körper. Die Frontplatte erfüllt im Allgemeinen die IP65-Standards für Staubdichtigkeit, Wasserdichtigkeit und Ölbeständigkeit und kann Spritzwasser, Staubansammlung und Ölerosion in Industrieumgebungen direkt widerstehen. Es gibt keine externen Kühlkomponenten oder zusätzliche Schnittstellen am Gehäuse. Alle Leitungen und Hardware sind in das Gehäuse integriert und seine Anti-Vibrations- und Anti-elektromagnetische Interferenzleistung übertrifft bei weitem die von gewöhnlichen industriellen All-in-One-Geräten. Gleichzeitig benötigt die eingebettete All-in-One-Maschine keinen separaten Stellplatz. Es kann tief in verschiedene Automatisierungsgeräte, intelligente Terminals und Schranksysteme integriert werden, wodurch die Geräte schlanker und mit einem höheren Integrationsgrad versehen werden und sich vollständig an den Designtrend moderner intelligenter Geräte anpassen.

Die Kernstruktur und die technischen Eigenschaften der eingebetteten industriellen All-in-One-Maschine

Die Hauptvorteile der eingebetteten industriellen All-in-One-Maschine ergeben sich aus ihrem speziellen und industrialisierten Strukturdesign und ihrer technischen Konfiguration. Seine Kernmerkmale konzentrieren sich auf vier Dimensionen: Schutzfähigkeit, Wärmeableitungsdesign, Hardware-Integration und Anpassungsfähigkeit an die Umgebung. Dies sind die Kernstützen, die einen stabilen und kontinuierlichen Betrieb in industriellen Umgebungen ermöglichen.

1. Vollständig geschlossene Schutzstruktur in Industriequalität

Die gesamte eingebettete All-in-One-Maschine verfügt über einen integrierten Druckguss aus Aluminiumlegierung für das Gehäuse, der sich durch eine robuste Struktur, Verschleißfestigkeit und Schlagfestigkeit auszeichnet. Es eignet sich für Industrieanlagen, die in Umgebungen mit häufigen Vibrationen und mechanischen Stößen betrieben werden. Der Körper hat keine Belüftungslöcher oder freiliegenden Lücken, wodurch eine vollständig geschlossene Struktur entsteht. Dadurch wird verhindert, dass Staub, Feuchtigkeit und Öl in die internen Komponenten eindringen, wodurch das Mainboard, das Anzeigemodul, die Touch-Schicht und andere Kernhardware effektiv geschützt werden.

2. Lüfterloses passives Kühlsystem

Im Gegensatz zur lüfterbetriebenen Kühlmethode, die in herkömmlichen industriellen Steuerungsgeräten verwendet wird, nutzt die eingebettete industrielle All-in-One-Maschine eine passive Kühltechnologie, die die gesamte Wärmeleitung des Metallgehäuses nutzt. Durch einen Körper aus Aluminiumlegierung mit hoher Wärmeleitfähigkeit wird die durch den Hardwarebetrieb erzeugte Wärme schnell abgeleitet und verteilt. Dieses Design eliminiert nicht nur vollständig die Risiken von Staubansammlungen, Lärm sowie Geräteausfällen und Ausfallzeiten, die durch Lüfter verursacht werden, sondern reduziert auch den Stromverbrauch sowie die Betriebs- und Wartungskosten der Geräte erheblich. Das Gerät kann 7 x 24 Stunden ununterbrochen im Dauerbetrieb arbeiten, mit einer durchschnittlichen störungsfreien Betriebsdauer von bis zu Zehntausenden von Stunden und erfüllt damit voll und ganz die Anforderungen des ganztägigen Betriebs in der industriellen Produktion.

3. Stabiler Betrieb in weiten Temperatur- und Druckbereichen

Zivile Touch-Control-Geräte und gewöhnliche kommerzielle All-in-One-Geräte können nur in Umgebungen mit normaler Temperatur betrieben werden. Allerdings wurden eingebettete industrielle All-in-One-Maschinen für extreme Temperaturbedingungen in industriellen Umgebungen optimiert und unterstützen den Betrieb in einem extrem weiten Temperaturbereich von -20℃ bis 70℃. Sie können an niedrige Außentemperaturen im Norden, Produktionsumgebungen mit hohen Temperaturen in Werkstätten und Hochtemperaturszenarien in geschlossenen Anlagen angepasst werden. Gleichzeitig unterstützt das Gerät einen breiten Spannungseingang, der für Spannungsschwankungen und instabile Stromversorgung in Industrieszenarien geeignet ist, wodurch Geräteneustarts, Abstürze und Hardwareschäden durch abnormale Spannungen wirksam vermieden werden und die Kontinuität der industriellen Produktion und des Gerätebetriebs gewährleistet wird.

4. Umfangreiche Erweiterungsschnittstellen auf Industrieebene

Als industrielles Steuerterminal ist die eingebettete All-in-One-Maschine mit standardisierten und hochkompatiblen industriellen I/O-Schnittstellen ausgestattet, darunter RS232, RS485, Ethernet-Ports, USB-Schnittstellen, GPIO-Schnittstellen usw. Diese Schnittstellen können schnell mit Industriezubehör wie SPS, Sensoren, Frequenzumrichtern, Scangeräten, Datenerfassungsmodulen usw. verbunden werden und ermöglichen Funktionen wie zGerätedatenerfassung, Signalübertragung, Geräteverknüpfung und Fernbedienung.

Hauptanwendungsszenarien eingebetteter industrieller All-in-One-Maschinen

Eingebettete All-in-One-Maschinen sind zur zentralen Standardhardware für die industrielle Automatisierung, intelligente Geräte und IoT-Terminals geworden und decken die überwiegende Mehrheit der spezialisierten Industriebereiche ab. Sie sind auch die am weitesten verbreiteten und haben derzeit den höchsten Marktanteil unter allen industriellen All-in-One-Geräten.

1. Produktionslinienausrüstung für die industrielle Automatisierung

In intelligenten Fertigungslinien, automatisierten Sortieranlagen, numerisch gesteuerten Verarbeitungsanlagen und roboterunterstützenden Steuerungssystemen dient die eingebettete industrielle All-in-One-Maschine als zentrales Mensch-Maschine-Interaktions- und Steuerungsterminal.

2. Intelligente Selbstbedienungsterminalausrüstung

Verschiedene Selbstbedienungsgeräte auf Industrieebene, intelligente Inspektionsterminals und Lagerlogistikterminals sind im Allgemeinen mit eingebetteten All-in-One-Computern ausgestattet, darunter intelligente Scangeräte, Lagersortierterminals, Geräteinspektionsterminals und industrielle Abfrageterminals usw.

3. Bereich Umweltschutz und intelligente Überwachung

Bei Geräten wie der Wasserqualitätsüberwachung, Abgasüberwachung, Umgebungsstaubüberwachung und Energieüberwachung spielt die eingebettete industrielle All-in-One-Maschine eine zentrale Rolle bei der Datenerfassung, Datenanalyse, dem Daten-Upload und der Gerätesteuerung.

4. Intelligente Transport- und Fahrzeugindustrieausrüstung

In Szenarien wie industriellen Fahrzeugterminals, Verkehrsüberwachungsschränken, intelligenten Torsteuerungssystemen und Schienenverkehrshilfsgeräten werden extrem hohe Anforderungen an die Vibrationsfestigkeit, die breite Temperaturanpassung und die Stabilität der Geräte gestellt.

Wenn Sie für Ihr Projekt nach einem eingebetteten industriellen All-in-One-Gerät suchen, wenden Sie sich bitte an das JDA-Team oder besuchen Sie unsere Website: https://www.jda-display.com/
