Wie funktioniert ein LCD-Display?

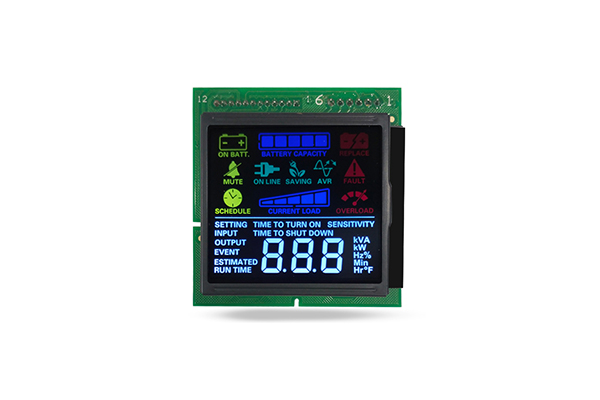

In der modernen UnterhaltungselektronikindustrieLCD-DisplayDie Technologie bleibt auch nach jahrzehntelanger iterativer Modernisierung eine der ausgereiftesten, kostengünstigsten und am weitesten verbreiteten Flachbildschirmlösungen. Von industriellen Steuerungsgeräten, Automobilinstrumenten und Haushaltsgeräten bis hin zu kommerziellen Terminals und tragbaren elektronischen Geräten decken LCD-Produkte industrielle Szenarien mit geringem Stromverbrauch und hochauflösende kommerzielle Anzeigefelder ab.

LCD ist eine passive lichtmodulierende Anzeigetechnologie, die auf dem photoelektrischen Flüssigkristalleffekt basiert. Das wichtigste Merkmal von LCD-Anzeigen besteht darin, dass Flüssigkristallmaterialien selbst kein sichtbares Licht emittieren können. Alle Änderungen an Bildschirmbildern, Texten und Farben werden durch Anpassen der Durchlässigkeit des externen Hintergrundlichts durch die geordneten Anordnungsänderungen von Flüssigkristallmolekülen unter Einwirkung eines elektrischen Feldes realisiert. Dieser passive Lichtsteuerungsmodus bestimmt den geringen Stromverbrauch, die hohe Stabilität und die lange Lebensdauer von LCD-Displays und bildet auch den grundlegenden Unterschied zwischen LCD- und selbstleuchtenden Display-Technologien.

Kernkomponentenstruktur des Standard-LCD-Anzeigesystems

Das komplette Arbeitssystem des LCD-Displays besteht aus mehreren Schichten optischer Strukturteile und elektronischer Antriebskomponenten. Von unten nach oben umfasst es hauptsächlich die Hintergrundbeleuchtungseinheit, den unteren Polarisator, das Glassubstrat mit ITO-Elektrode, die Flüssigkristallschicht, die Farbfilterschicht (nur Farb-LCD), den oberen Polarisator und die Schutzabdeckung.

Hintergrundbeleuchtungseinheit

Als passives AnzeigegerätLCD-Displayhängt vollständig von der Hintergrundbeleuchtungseinheit ab, um eine stabile und gleichmäßige sichtbare Lichtquelle bereitzustellen. Die Hintergrundbeleuchtungseinheit befindet sich an der Unterseite der gesamten Displaystruktur und umfasst hauptsächlich Lichtquelle, Lichtleiterplatte, Diffusorplatte, reflektierende Folie und Folie zur Helligkeitsverbesserung. Frühe LCD-Produkte verwendeten CCFL-Kaltkathoden-Leuchtstofflampen als Lichtquellen, während moderne Mainstream-LCD-Produkte LED-Hintergrundbeleuchtungslösungen verwenden, die die Vorteile eines geringeren Stromverbrauchs, eines kleineren Volumens, einer längeren Lebensdauer und einer höheren Lichtgleichmäßigkeit bieten.

Polarisatorbaugruppe

Polarisatoren sind wichtige optische Komponenten, die die Lichtdurchlässigkeit steuern. Sie sind in einen unteren und einen oberen Polarisator unterteilt, die jeweils an den Außenflächen des unteren und oberen Glassubstrats angebracht sind. Natürliches Licht ist unpolarisiertes Licht mit Schwingungen in mehrere Richtungen. Der untere Polarisator kann das gesamte unregelmäßige Vibrationslicht herausfiltern und nur linear polarisiertes Licht in einer einzigen Richtung zurückhalten, wodurch standardisiertes einfallendes Licht für die Flüssigkristallschicht bereitgestellt wird.

Die optischen Achsen des oberen und unteren Polarisators sind im Standardzustand in einem gekreuzten vertikalen Zustand eingestellt, was die optische Kernstruktur zur Realisierung der Lichtschaltersteuerung darstellt.

Flüssigkristall-Zellenschicht

Die Flüssigkristallzellenschicht ist die zentrale Funktionsschicht von LCD-Anzeigen, die durch das Einschließen von Flüssigkristallmaterialien zwischen zwei Schichten ultradünner transparenter Glassubstrate gebildet wird. Die Innenseiten der beiden Glassubstrate sind mit transparenten leitfähigen ITO-Elektroden und Ausrichtungsfilmen beschichtet. Die Ausrichtungsfilme können die anfängliche Anordnungsrichtung von Flüssigkristallmolekülen begrenzen, sodass die Flüssigkristallmoleküle im spannungsfreien Zustand eine regelmäßig verdrehte Anordnung aufweisen. Das GemeinsameTN-Flüssigkristallstruktur (Twisted Nematic).Die von Mainstream-LCD-Produkten übernommene Technologie kann eine um 90 Grad verdrehte Struktur aus Flüssigkristallmolekülen zwischen dem oberen und unteren Substrat bilden, was der klassischen optischen Schaltstruktur herkömmlicher LCD-Displays entspricht.

Antriebs- und Steuerungskomponenten

Die genaue Anordnungsanpassung von Flüssigkristallmolekülen kann nicht von der präzisen Ansteuerung professioneller Schaltkreise getrennt werden, die auch den Kern der Elektronik darstelltLCM-Modul. Das Treibersystem umfasst einen Treiber-IC, eine Zeitsteuerungsschaltung, eine Zeilen- und Spaltenscanschaltung und eine Signalverarbeitungsschaltung. Jede Pixeleinheit des LCD-Panels entspricht einem unabhängigen Steuerkreis. Durch Zeilen- und Spaltenabtastung gibt das System in Echtzeit unterschiedliche Spannungssignale an jedes Pixel ein und realisiert so eine unabhängige Helligkeitssteuerung jedes Pixels.

Vollständiger Funktionsmechanismus des LCD-Displays

Der Arbeitsprozess der LCD-Anzeigeist ein kontinuierlicher Zyklus aus Lichterzeugung, Polarisation, elektrischer Feldmodulation, Lichttransmissionsabschirmung und Bildwiederherstellung. Der gesamte Prozess basiert vollständig auf physikalischen photoelektrischen Veränderungen ohne chemische Reaktion, sodass der Anzeigeprozess eine hohe Stabilität und Wiederholbarkeit aufweist. Im Folgenden finden Sie eine detaillierte Schritt-für-Schritt-Analyse des Funktionsprinzips von LCD-Anzeigen in Kombination mit optischen und elektrischen Eigenschaften.

Lichtquellenausgabe und Polarisationsverarbeitung

Erstens strahlt die LED-Lichtquelle der Hintergrundbeleuchtungseinheit gleichmäßig gestreutes sichtbares Licht aus. Nach der Homogenisierung und Reflexion durch die Lichtleiterplatte und die Diffusorplatte entsteht eine stabile Oberflächenlichtquelle, die auf den unteren Polarisator wirkt. Der untere Polarisator filtert das unpolarisierte natürliche Licht und wandelt es in unidirektional linear polarisiertes Licht um. Zu diesem Zeitpunkt hat das Licht eine einzige Schwingungsrichtung und legt damit den Grundstein für die anschließende Flüssigkristallmodulation.

Spannungsfreier Zustand: Lichtdurchlässigkeit und Bildung heller Pixel

Wenn an die ITO-Elektrode einer bestimmten Pixeleinheit keine Ansteuerspannung angelegt wird, behalten die Flüssigkristallmoleküle in der Flüssigkristallzelle unter der Einschränkung des Ausrichtungsfilms die anfängliche um 90 Grad verdrehte Anordnung bei. Wenn das linear polarisierte Licht die verdrillte Flüssigkristallschicht passiert, wird die Polarisationsrichtung des Lichts synchron mit der molekularen Anordnung um 90 Grad gedreht. Nach der Drehung stimmt die Polarisationsrichtung des Lichts vollständig mit der optischen Achse des oberen Polarisators überein, sodass das Licht problemlos den oberen Polarisator und die Schutzabdeckung durchdringen kann und schließlich einen hellen Zustand auf dem Bildschirm darstellt.

Spannungsangelegter Zustand: Lichtblockierung und Bildung dunkler Pixel

Wenn das System eine bestimmte Ansteuerspannung an die Pixelelektrode anlegt, entsteht ein elektrisches Feld zwischen dem oberen und dem unteren Glassubstrat. Angetrieben durch die elektrische Feldkraft werden die verdrillten Flüssigkristallmoleküle allmählich abgelenkt und vertikal entlang der Richtung des elektrischen Feldes angeordnet. Zu diesem Zeitpunkt verschwindet die verdrehte Struktur der Flüssigkristallschicht und die Flüssigkristallmoleküle verlieren die Fähigkeit, die Polarisationsrichtung des Lichts zu drehen. Das durch die Flüssigkristallschicht hindurchtretende linear polarisierte Licht behält die ursprüngliche Schwingungsrichtung bei, die vollständig senkrecht zur optischen Achse des oberen Polarisators verläuft. Das Licht wird vollständig blockiert und kann nicht eindringen, und das Pixel weist einen rein schwarzen Zustand auf.
