Was ist der Unterschied zwischen einem resistiven Touch-Display und einem kapazitiven Touch-Display?

In der heutigen digitalen Welt haben Touchscreens jeden Aspekt unseres Lebens durchdrungen, von den Smartphones in unseren Taschen bis hin zu industriellen Steuerungsgeräten in Fabrikhallen. Im Vergleich zu herkömmlichen LCD-Displays können TFT-LCD-Bildschirme sehr klare Bilder und Texte liefern und haben eine kürzere Reaktionszeit. Der zunehmende Einsatz von TFT-LCD-Displays hat zu besseren visuellen Effekten bei Produkten geführt. Für dieTFT-AnzeigemodulEs gibt zwei Touch-Typen: Resistives Touch-Display und kapazitives Touch-Display.

Was ist ein Resistiver Touchscreen?

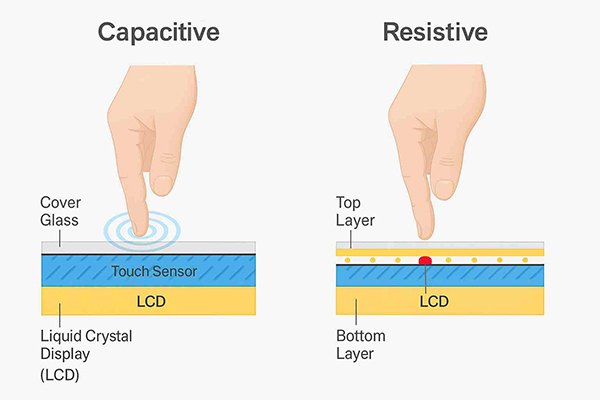

Zwei Schichten leitfähiger ITO-Filme mit winzigen Isolierpunkten dazwischen berühren sich normalerweise nicht; Beim Drücken berühren sich die obere und untere Folie und bilden einen leitenden Stromkreis. Die Steuerung berechnet die Presskoordinaten anhand der XY-Spannung. Resistive Touchscreens gibt es in verschiedenen Varianten wie Vierdraht, Fünfdraht und Achtdraht. Die Zahlen geben die Anzahl der an den Controller angeschlossenen Schaltungskomponenten an. Unter diesen ist der Vierdraht-Widerstandsschirm die gebräuchlichste und wirtschaftlichste Lösung, während der Fünfdraht-Widerstandsschirm durch die Konstruktion einer konstanten Spannung an der unteren Schicht eine höhere Haltbarkeit und Genauigkeit bietet.

Der typische Aufbau von resistiven Touchscreens besteht aus: einer unteren Schicht aus Glas oder einem organischen Glassubstrat, auf die eine transparente leitfähige Schicht (normalerweise Indiumzinnoxid ITO) aufgetragen wird, einer Zwischenschicht und einer oberen Schicht aus einer mehrschichtigen Harzbeschichtung, wobei die äußere Oberfläche durch Härtung behandelt wird.

Was ist ein kapazitiver Touchscreen?

Die Oberflächenschicht des Bildschirms verfügt über eine leitfähige ITO-Kondensatorschicht. Der menschliche Körper verfügt über einen schwachen biologischen Strom. Wenn ein Finger ihn berührt, bilden der menschliche Körper und die Schirmelektroden einen Koppelkondensator. Die vier Eckelektroden erfassen die Stromdifferenz zur Berechnung des Berührungspunktes.

Der Grundaufbau eines kapazitiven Touchscreens besteht aus einer vierschichtigen Verbundglasscheibe. Die äußerste Schicht ist ein chemisch oder physikalisch verstärktes Schutzglas (mit einer Härte von 6H, 7H, 8H oder höher), und die Innenfläche und die Zwischenschicht des Glases sind jeweils mit einer leitfähigen ITO-Schicht beschichtet.

Vergleichstabelle der wichtigsten Funktionen

Vorteile von Widerstandsbildschirmen

1. Kann von jedem Objekt bedient werden. Geeignet für Industrieszenarien mit Schutzhandschuhen oder Gummihandschuhen.

2. Extrem hohe Positionierungsgenauigkeit, geeignet für Registrierkassen, Industrieanlagen und Zeichengeräte.

3. Keine Angst vor Feuchtigkeit oder leichtem Wasserdampf. Die bevorzugte Wahl für Industriegeräte im Außenbereich.

4. Niedriger Preis, einfacher Treiber und geringer Stromverbrauch.

Nachteile von Widerstandsbildschirmen

1. Erfordert kräftiges Drücken, was zu einem schlechten Bedienerlebnis führt

2. Die Folienoberfläche ist anfällig für Kratzer und kann nach längerem Pressen nicht mehr funktionieren

3. Unterstützt keine Mehrfingergesten und kann nicht vergrößert oder verkleinert werden

4. Schlechte Lichtdurchlässigkeit, was zu einem verschwommenen Bildschirmbild führt

Vorteile des kapazitiven Touchscreens

1. Reibungslose Touch-Bedienung mit angenehmer Haptik, Unterstützung von Mehrpunkt-Gesten

2. Kratzfeste Oberfläche aus gehärtetem Glas, langlebig und kratzfest

3. Transparentes Display mit besserer Farbwahrnehmung

4. Kein physischer Verschleiß, längere Lebensdauer digitaler Haushaltsgeräte

Nachteile kapazitiver Bildschirme

1. Kann nur mit bloßen Händen oder einem speziellen kapazitiven Stift verwendet werden. Gewöhnliche Handschuhe verhindern die Verwendung.

2. Wasser oder Kondenswasser führen zu unregelmäßigen Bewegungen und versehentlichen Berührungen.

3. Niedrige Temperaturen und dicke Ölflecken verringern die Empfindlichkeit erheblich.

4. Teurer und instabiler in feuchten Industrieumgebungen.

Anwendungen

Typische Anwendungen von Resistiven Touchscreens

Resistive Touchscreens bleiben aufgrund ihrer geringen Kosten, flexiblen Eingabemöglichkeiten und starken Anti-Interferenz-Fähigkeiten in den folgenden Szenarien die bevorzugte Wahl:

Industrielle Steuerungsausrüstung: Die Fabrikumgebung ist Staub, Ölverschmutzung und elektromagnetischen Störungen ausgesetzt, und die Bediener tragen häufig Handschuhe.

POS-Kassensysteme: Stiftunterschrift und Bedienung mit Handschuhen erforderlich

Medizinische Geräte: Hohe Anforderungen an Zuverlässigkeit und Hygiene

Kfz-Navigationssysteme: Fahrer dürfen mit Handschuhen bedienen

Öffentliche Auskunftsterminals: Wie Selbstbedienungs-Fahrkartenautomaten, Geldautomaten usw.

Outdoor-Ausrüstung: Rauen Umgebungen wie Staub und Feuchtigkeit ausgesetzt

Typische Anwendungen kapazitiver Touchscreens

Kapazitive Touchscreens dominieren mit ihren Vorteilen der Mehrpunktberührung, der hohen Empfindlichkeit und der hervorragenden Anzeigequalität die folgenden Szenarien:

Smartphones und Tablets: Erfordern reibungslose Gestenbedienung und Mehrpunkt-Touch-Erlebnisse

Unterhaltungselektronik: Smart-Home-Geräte, tragbare Geräte

High-End-Mensch-Maschine-Schnittstellen: Geräte, die moderne Interaktionserlebnisse erfordern

Medizinische Geräte: Szenarien, die eine schnelle und intuitive Eingabe erfordern

Touch-Displays: Anwendungen mit hohen Anforderungen an Anzeigeeffekte

Zukünftige Entwicklungstrends

Kapazitive TouchscreensMit ihrer Mehrpunkt-Touch-Steuerung, hoher Empfindlichkeit und hervorragenden Anzeigeeffekten sind sie zur Mainstream-Technologie auf dem Markt der Unterhaltungselektronik geworden. Jedoch,Resistive TouchscreensIn bestimmten Bereichen wie Industriekontrolle, medizinischer Ausrüstung und öffentlichen Einrichtungen nehmen sie nach wie vor eine unersetzliche Stellung ein.

In den letzten Jahren hat die technologische Entwicklung einen Trend zur Integration und Optimierung gezeigt. Kapazitive TFT-Displays in Industriequalität überwinden nach und nach traditionelle Mängel wie elektromagnetische Störungen, Wassernebel und Handschuhbedienung durch selbst entwickelte Touch-Steuerungsalgorithmen und szenariobasierte Optimierung. Gleichzeitig verbessern resistive TFT-Bildschirme durch Material- und Prozessverbesserungen auch die Haltbarkeit und Genauigkeit.
