Was ist der Unterschied zwischen einem grafischen LCD-Display und einem segmentierten LCD-Display?

In der Industrieelektronik, in Verbrauchergeräten, Automobilgeräten und tragbaren Messgeräten sind LCD-Displays und LED-Displays die häufigsten Träger der Mensch-Maschine-Interaktion. Unter allen gängigen Anzeigetypen sind grafische Punktmatrixanzeigen und Segmentanzeigen (auch als Segmentcode-Bildschirme bekannt) die beiden am häufigsten verwendeten Anzeigelösungen im unteren und mittleren Preissegment. Im Bereich der LCD-Anzeigen haben sich zwei grundlegende Technologien bewährt: Segmentanzeigen und grafische Punktmatrixanzeigen. Während beide dem Zweck dienen, Benutzern visuelle Informationen zu präsentieren, basieren sie auf grundlegend unterschiedlichen Prinzipien und zeichnen sich durch völlig unterschiedliche Anwendungen aus.

Was ist eine Segmentanzeige?

Eine Segmentanzeige ist ein Anzeigegerät mit fester Struktur, das mit unabhängigen Segmentelektroden auf dem Bildschirm vorgefertigt ist. Sein interner Aufbau ist nach festen Anzeigeinhalten voreingestellt und die Bildschirmoberfläche ist in mehrere unabhängige, nicht einstellbare Anzeigesegmente unterteilt. Die gebräuchlichste Struktur ist die Sieben-Segment-Struktur für die digitale Anzeige, und einige kundenspezifische Modelle sind mit festen Symbolsegmenten wie Batterieleistung, Signalstärke, Temperatursymbolen und Funktionsanzeigen ausgestattet.

Das Funktionsprinzip von Segmentanzeigen ist wesentlich einfacher als das von Punktmatrixanzeigen. Die Treiberschaltung muss nur Signale mit hohem und niedrigem Pegel für bestimmte Segmente eingeben. Wenn die entsprechende Segmentelektrode eingeschaltet wird, wird das Segment beleuchtet, um feste Zahlen oder Symbole zu bilden; Im ausgeschalteten Zustand ist es ausgeblendet.

Was ist ein grafisches LCD-Display?

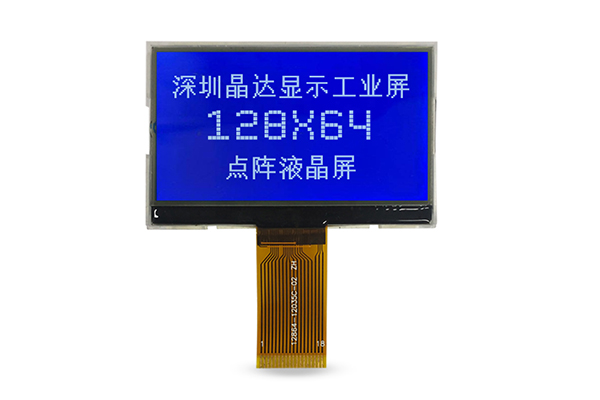

Ein grafisches LCD-Display ist ein vollständig benutzerdefiniertes Anzeigegerät auf Pixelebene, das aus einem geordneten Raster unabhängiger Pixeleinheiten besteht, die in festen Zeilen und Spalten angeordnet sind. Jedes Pixel auf dem Bildschirm wird unabhängig von der Treiberschaltung gesteuert, die einzeln ein- oder ausgeschaltet werden kann, ohne durch feste Zeichen- oder Segmentstrukturen eingeschränkt zu sein. Zu den gängigen Auflösungsspezifikationen gehören 128 x 32, 128 x 64, 192 x 64, 128 x 128, 240 x 128 und andere Standardmodelle, die den Bedarf an kleinen und mittelgroßen Displaygrößen abdecken.

Das Kernarbeitsprinzip basiert auf der Matrix-Scanning-Antriebstechnologie. Der Anzeigechip steuert die Zeilen- und Spaltenschaltungen, um eine zyklische Abtastung der Pixelpunkte durchzuführen, und passt den Ein-/Aus-Zustand und die Grauskala jedes Pixels entsprechend den eingegebenen Anzeigedaten an.

Vergleichszusammenfassung

Parametersegmentanzeige Grafisches LCD-Display

In Kombination mit den oben genannten Unterschieden in Leistung, Kosten und Funktionen verfügen die beiden Displays über völlig unterschiedliche Anwendungsszenarien in der Branche. Eine genaue Auswahl kann die Produktleistung maximieren und die Kostenkontrolle optimieren.

1. Typische Anwendungsszenarien grafischer Punktmatrix-Displays

Grafische Punktmatrix-Displays eignen sich für Produkte, die eine komplexe Mensch-Maschine-Interaktion, abwechslungsreiche Anzeigeinhalte und eine Erweiterung der funktionalen Iteration erfordern. Zu den Kernanwendungsszenarien gehören industrielle Steuerungs-Touchscreens, intelligente Prüfinstrumente, medizinische Erkennungsgeräte, POS-Zahlungsterminals, tragbare Datensammler sowie Smart-Home-Geräte der mittleren und oberen Preisklasse. In diesen Szenarien müssen mehrzeiliger Text, komplexe Menüs, Datenkurven und benutzerdefinierte Symbole angezeigt werden, und häufig müssen die Anzeigefunktionen durch Produktiteration verbessert werden, was genau den flexiblen Anzeigevorteilen von Punktmatrixbildschirmen entspricht.

Darüber hinaus sind grafische Punktmatrix-Displays auch bei Bordhilfsanzeigen in Kraftfahrzeugen, Umgebungsüberwachungsgeräten und intelligenten Endgeräten, die eine dynamische Datenaktualisierung und grafische Anzeige benötigen, die gängige Wahl, die den hohen Anforderungen der Produktvisualisierung und des interaktiven Erlebnisses gerecht werden kann.

2. Typische Anwendungsszenarien von Segmentanzeigen

Segmentanzeigen werden hauptsächlich in kostenempfindlichen Einzelanzeigegeräten und Anzeigegeräten mit festem Inhalt verwendet. Zu den typischen Szenarien gehören Haushaltsgeräte wie Warmwasserbereiter, Induktionsherde, Klimaanlagen und Waschmaschinen sowie intelligente Wasserzähler, Stromzähler, Gaszähler, Fernbedienungen, elektronische Thermometer und tragbare Messgeräte der unteren Preisklasse. Diese Produkte müssen nur feste Zahlen, einfache Statussymbole und Parameterwerte ohne komplexe grafische Interaktion und Funktionsiteration anzeigen, wodurch der Kostenvorteil und die Stabilität von Segmentbildschirmen maximiert werden können.

Mittlerweile sind Segmentanzeigen auch bei Anzeigeleuchten für Industrieanlagen, Stromerkennungsgeräten und Langzeit-Standby-Überwachungsgeräten, die einen niedrigen Stromverbrauch und eine hohe Haltbarkeit anstreben, die bevorzugte Anzeigelösung in der Branche.

Wie wählt man das richtige monochrome LCD-Display aus?

Kurz gesagt, der wesentliche Unterschied zwischen grafischen Punktmatrixanzeigen und Segmentanzeigen liegt in der Anzeigeflexibilität und der strukturellen Skalierbarkeit. Segment-LCD-Anzeigen basieren auf festen Segmentstrukturen mit geringen Kosten, geringem Stromverbrauch, hoher Stabilität und Einzelfunktionen und konzentrieren sich auf feste digitale und einfache Symbolanzeigeszenarien. Grafische Punktmatrixanzeigen basieren auf einer unabhängigen Pixelmatrixsteuerung mit flexiblen und vielfältigen Anzeigeinhalten, starker Skalierbarkeit und etwas höherem Stromverbrauch
