Was ist der Unterschied zwischen einem seriellen Port-Display und einem Standard-TFT-Display?

Im Embedded-System-Design, in der Industrieautomation und in der Unterhaltungselektronik dienen Displays als Kernkomponente der Mensch-Maschine-Schnittstelle (HMI). Ingenieure und Produktentwickler stehen häufig vor einer kritischen Entscheidung: Sie müssen sich zwischen einem Display mit seriellem Anschluss und einem Standard entscheidenTFT-Display. Während beide visuelle Ausgaben für elektronische Geräte liefern, unterscheiden sich ihre internen Betriebsmechanismen, Hardwareschnittstellen, Ressourcenverbrauch, Entwicklungsschwierigkeiten und Anwendungsszenarien drastisch.

Was ist ein Serial-Port-Display?

Ein Display mit seriellem Anschluss – oft auch als „intelligentes serielles Display“, „serielles HMI“ oder „UART-TFT-Display“ bezeichnet – ist ein eigenständiges Modul, das ein TFT-LCD-Panel mit einem dedizierten Grafikcontroller, Bildpufferspeicher und einer seriellen Kommunikationsschnittstelle integriert. Diese Module fungieren als vollständige Anzeigesubsysteme und verarbeiten grafische Befehle, die über eine serielle Verbindung empfangen werden, ohne den Host-Mikrocontroller zu belasten. Sie unterstützen gängige serielle Protokolle wie UART, SPI und I2C und ermöglichen die Daten- und Befehlsübertragung über nur wenige Signalleitungen.

Was ist ein Standard-TFT-Display?

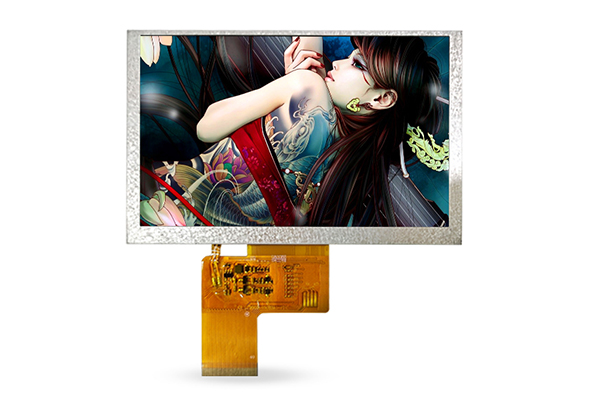

Ein Standard-TFT-Display (Thin Film Transistor) ist ein reiner Hardware-Bildschirm, der auf der herkömmlichen TFT-LCD-Bildgebungstechnologie basiert. Es handelt sich um eine nicht intelligente Anzeigekomponente ohne unabhängiges Steuerungssystem oder integrierte Treiber-Firmware. StandardTFT-DisplaysVerlassen Sie sich vollständig auf externe Hauptcontroller, um alle anzeigebezogenen Arbeiten durchzuführen, einschließlich Pixeldatenberechnung, Bildpufferspeicherung, Bildschirmaktualisierung und Farbkalibrierung.

Wichtige technische Unterschiede zwischen der seriellen Port-Anzeige und der Standard-TFT-Anzeige

Die technischen Lücken zwischen den beiden Anzeigetypen betreffen Hardwareschnittstellen, Controller-Ressourcenbelegung, Fahrschwierigkeiten, Übertragungseffizienz und Systemstabilität. Diese technischen Unterschiede sind die zentrale Grundlage für die Projektauswahl und wirken sich direkt auf die Produktentwicklungszyklen und die Betriebsleistung aus.

1. Hardwareschnittstelle und Verkabelungskomplexität

Displays mit seriellem Anschluss zeichnen sich durch eine extrem vereinfachte Hardware-Verkabelung aus, was einer ihrer größten Vorteile ist. Die meisten seriellen Anzeigemodule benötigen für den Normalbetrieb nur 3 bis 4 Drähte: Stromversorgung, Erdungskabel und Signalkabel für die serielle Kommunikation. UART-basierte serielle Displays benötigen zur Datenübertragung nur TX- und RX-Pins; Serielle SPI- und I2C-Displays ermöglichen zudem die Kommunikation über eine minimale Anzahl von Pins. Diese extrem niedrige Pin-Anzahl reduziert die Schwierigkeiten beim PCB-Layout erheblich, spart Platz auf der Platine und vermeidet komplexe Probleme bei der Verkabelung.

2. Ressourcenbelegung des Hauptcontrollers

Displays mit seriellem Anschluss sind für einen geringen Stromverbrauch und eine geringe Ressourcenbelegung ausgelegt. Da das Anzeigemodul eine unabhängige Grafikverarbeitungseinheit und einen Bildpuffer integriert, werden alle Pixel-Rendering-, Daten-Caching- und Bildschirmaktualisierungsarbeiten vom eigenen Chip des Displays erledigt. Die Host-MCU muss nur einfache Steuerbefehle mit niedriger Frequenz senden, fast ohne CPU-Ressourcenbelegung.

Standard-TFT-Displays verbrauchen enorme Ressourcen des Hauptcontrollers. Ohne unabhängige Caching- und Verarbeitungsfunktionen müssen alle Frame-Daten vom Host-Prozessor berechnet, gespeichert und ausgegeben werden. Der Hauptcontroller muss Pixeldaten kontinuierlich aktualisieren, RAM mit großer Kapazität für die Bildpufferspeicherung belegen und die Hochfrequenzsignalausgabe aufrechterhalten.

3. Entwicklungsschwierigkeit und -zyklus vorantreiben

Die Entwicklungsschwelle von Displays mit serieller Schnittstelle ist äußerst niedrig. Die Hersteller stellen vollständige und ausgereifte serielle Kommunikationsprotokolle, universelle Befehlssätze und unterstützende Debugging-Tools für den oberen Computer bereit. Entwickler müssen die zugrunde liegenden LCD-Antriebsprinzipien, Pixel-Timing-Logik oder Grafik-Rendering-Algorithmen nicht verstehen. Sie müssen nur einfache serielle Befehle aufrufen, um Funktionen wie Textanzeige, Bildumschaltung, Animationswiedergabe und Touch-Steuerung zu realisieren.

StandardTFT-Displayserfordern professionelle Embedded-Entwicklungsfähigkeiten und längere Entwicklungszyklen. Entwickler müssen den zugrunde liegenden Treibercode von Grund auf neu schreiben, Bildschirm-Timing-Parameter konfigurieren, die Farbkalibrierung debuggen, eine Frame-Puffer-Verwaltungslogik erstellen und die Bildschirmaktualisierungsflüssigkeit optimieren. Unterschiedliche Größen und Modelle von TFT-Bildschirmen haben unterschiedliche Timing-Parameter und Treiberanforderungen, was zu einer schlechten Kompatibilität führt.

4. Datenübertragungsgeschwindigkeit und Aktualisierungsleistung

Durch die Bandbreite des seriellen Kommunikationsprotokolls begrenzt, sind die Bildwiederholfrequenz und die Datenübertragungsgeschwindigkeit von Displays mit serieller Schnittstelle relativ niedrig. Serielle UART-Anzeigen haben die niedrigste Bandbreite und eignen sich für statische Anzeige- und Aktualisierungsszenarien mit niedriger Frequenz. Serielle SPI-Displays verfügen über eine verbesserte Geschwindigkeit, unterstützen jedoch immer noch keine hochauflösende Vollbild-Echtzeitaktualisierung.

Standard-TFT-Displays nutzen parallele oder Hochgeschwindigkeits-MIPI/RGB-Schnittstellen mit extrem hoher Datenübertragungsbandbreite und unterstützen eine hochauflösende Bildschirmaktualisierung mit hoher Bildrate. Sie können hochauflösende 1080P-Bilder, dynamische Videos und komplexe Animationseffekte ruckelfrei anzeigen.

5. Systemstabilität

Displays mit seriellem Anschluss weisen eine hervorragende Systemstabilität auf. Das integrierte Design des Anzeigemoduls reduziert externe Schaltkreisverbindungen und die einfache serielle Verkabelung vermeidet wirksam Signalinterferenzen und Leitungsausfallprobleme, die durch komplexe Parallelverkabelung verursacht werden.

Standard-TFT-Displays weisen eine relativ schlechte Systemstabilität auf. Komplexe parallele Signalleitungen sind anfällig für externe elektromagnetische Störungen, die zu Bildschirmflimmern, Farbverzerrungen und Schneeflockenrauschen führen.

StandardTFT-Displaysbieten maximale Leistung, Auflösungsflexibilität und Kontrolle auf Pixelebene auf Kosten einer höheren Entwicklungskomplexität, einer höheren Pinzahl und höherer Anforderungen an den Host-Prozessor. Sie sind die richtige Wahl für Hochleistungsanwendungen, individuelle Grafikanforderungen und Projekte, bei denen jeder Aspekt der Anzeige genau kontrolliert werden muss.

Bei Displays mit seriellem Port stehen Benutzerfreundlichkeit, schnelle Entwicklung und minimaler Host-Ressourcenverbrauch im Vordergrund, allerdings auf Kosten geringerer Bandbreiten- und Auflösungsbeschränkungen. Sie zeichnen sich durch industrielle HMI-Anwendungen, Prototyping, ressourcenbeschränkte Systeme und Projekte mit kurzen Markteinführungszeiten aus

ist kritisch.
