Was ist der Unterschied zwischen einem Punktmatrixbildschirm und einem Segment-LCD-Bildschirm in einem LCD-DISPLAY?

Punktmatrixbildschirme undsegmentierte LCD-BildschirmeAls zwei grundlegende und weit verbreitete Unterkategorien unterstützen sie mit ihren einzigartigen technischen Eigenschaften und Kostenvorteilen die Anzeigeanforderungen verschiedener Bereiche wie Unterhaltungselektronik, Industriesteuerung und medizinische Instrumente. Obwohl beide zum LCD-Technologiesystem gehören, gibt es erhebliche Unterschiede in den Anzeigeprinzipien, Funktionsmerkmalen und Anwendungsszenarien. Die genaue Unterscheidung der Unterschiede zwischen den beiden ist für die Auswahl der Terminalhersteller und die Gestaltung der Industrietechnologie von großer Bedeutung.

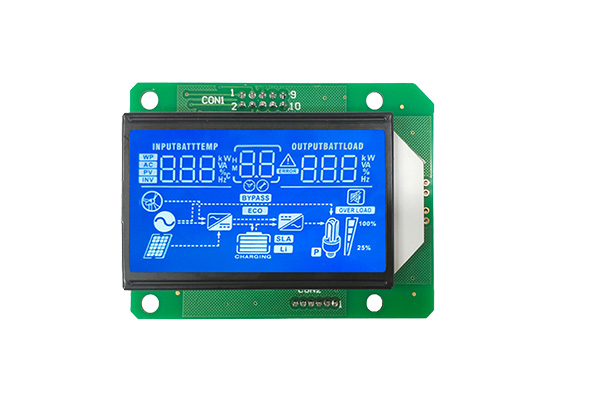

Was ist eine Segment-LCD-Anzeige?

Eine Segment-LCD-Anzeige verwendet vorgefertigte feste Muster – sogenannte Segmente – zur Anzeige von Zahlen, Buchstaben, Symbolen oder benutzerdefinierten Symbolen. Jedes Segment entspricht einer unabhängigen Elektrode. Wenn Spannung angelegt wird, verdrehen sich die Flüssigkristallmoleküle in diesem bestimmten Bereich, wodurch das Segment sichtbar wird. Zu den gängigsten Konfigurationen gehören 7-Segment-Anzeigen (optimiert für die numerische Anzeige), 14-Segment-Anzeigen (vollständige alphanumerische Unterstützung), 16-Segment-Anzeigen (erweiterte Zeichendefinition) und vollständig benutzerdefinierte Segmentlayouts, die auf bestimmte Anwendungen zugeschnitten sind

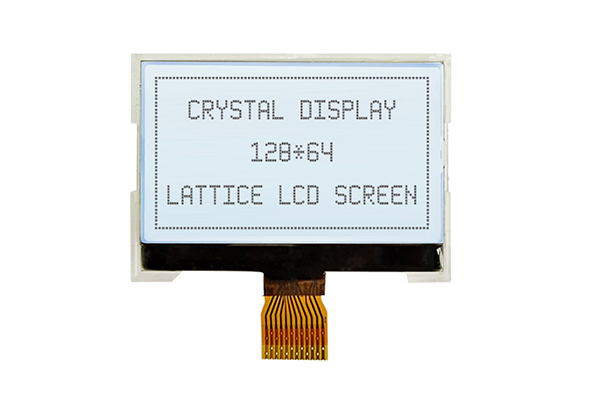

Was ist das grafische LCD-Display?

Ein Punktmatrix-LCD-Display (auch als grafisches LCD-Display bekannt) besteht aus einem Raster einzelner Pixel, die in Zeilen und Spalten angeordnet sind. Jedes Pixel kann unabhängig gesteuert werden, sodass das Display beliebige Grafiken, Zeichen und sogar Bilder erzeugen kann. Zu den gängigen Auflösungen gehören 128×64, 192×64, 128×128, 240×128 und 240×48 Pixel.

Der Segment-LCD-Bildschirm mit seinen Vorteilen niedriger Kosten und geringem Stromverbrauch wird häufig in Szenarien eingesetzt, die keine komplexen Anzeigen erfordern. Es deckt die Bereiche Unterhaltungselektronik und Industrie ab, beispielsweise Taschenrechner, elektronische Waagen, Klimaanlagenpanels, einfache elektronische Uhren, Thermostate, Bildschirme für Ladestationen usw. In diesen Szenarien müssen nur einfache Zahlen, Symbole oder Statusmeldungen angezeigt werden. Die Wirtschaftlichkeit und Stabilität des LCD-Bildschirms kann voll ausgenutzt werden. Branchenbeobachtungen zufolge liegt die Marktdurchdringungsrate von LCD-Bildschirmen in kleinen und einfachen Anzeigeszenarien bei über 60 %, was sie zur bevorzugten Wahl für kostengünstige Anzeigelösungen macht.

Grafische LCD-Bildschirmeeignen sich besser für Szenarien, in denen Flexibilität beim Anzeigeinhalt erforderlich ist. Sie werden hauptsächlich in Mensch-Maschine-Schnittstellen (HMI) von industriellen Steuerungsgeräten, zur Anzeige medizinischer Instrumente, tragbarer Messgeräte (Oszilloskope, Multimeter usw.), POS-Geräten, altmodischen Mobiltelefonen, MP3-Playern usw. verwendet. Diese Szenarien erfordern die Anzeige komplexer Menüs, Grafiken, chinesischer Schriftzeichen oder benutzerdefinierter Symbole. Die flexible Anzeigefähigkeit monochromer LCD-Grafik-LCD-Bildschirme kann unterschiedlichen Anforderungen gerecht werden. Mit der Weiterentwicklung der industriellen Automatisierung und der Miniaturisierung medizinischer Geräte steigt die Nachfrage nach grafischen LCD-Bildschirmen allmählich. Insbesondere hochauflösende Punktmatrixbildschirme mit großem Temperaturbereich erfahren eine kontinuierliche Ausweitung ihrer Anwendung in anspruchsvollen industriellen und medizinischen Szenarien.

Der grafische Matrixbildschirm und das Segment-LCD-Display stehen nicht in einem Konkurrenzverhältnis. Stattdessen haben sie aufgrund ihrer jeweiligen technischen Merkmale und Kostenvorteile ein komplementäres Marktmuster gebildet. Der Segmentbildschirm basiert auf „Einfachheit, niedrigen Kosten und geringem Stromverbrauch“ als Grundlage für einfache Anzeigeszenarien, während der grafische LCD-Bildschirm „Flexibilität, Multifunktionalität und Anpassbarkeit“ übernimmt, um komplexe Anzeigeanforderungen zu erfüllen. Gemeinsam unterstützen sie die vielfältige Entwicklung des LCD-Bereichs. Für Endhersteller ist die Klärung der Anzeigeanforderungen, des Kostenbudgets und der Anwendungsszenarien ihres Produkts die zentrale Grundlage für die Wahl zwischen dem grafischen LCD-Bildschirm und dem monochromen LCD-Bildschirm.
