Was ist der Vorteil der SPI- und IIC-Schnittstelle für grafische LCD-Anzeigen?

In den Bereichen modernes eingebettetes Systemdesign, industrielle Steuerung, Smart-Home-Ausrüstung und tragbare elektronische Produkte,grafische LCD-Anzeigemodulesind zu unverzichtbaren Trägern der Mensch-Computer-Interaktion geworden. Unter allen gängigen Display-Schnittstellen sind SPI und IIC die beiden am weitesten verbreiteten Lösungen für Punktmatrix-LCD-Bildschirme und dominieren aufgrund ihrer einzigartigen strukturellen Vorteile, stabilen Leistung und hervorragenden Kompatibilität den Markt für kleine und mittelgroße LCD-Displays. Die Auswahl einer geeigneten Schnittstelle für ein IIC-Schnittstellendisplay oder ein SPI-Display bestimmt direkt die Reaktionsgeschwindigkeit, den Stromverbrauch, die Schwierigkeit des PCB-Layouts und die Gesamtlebensdauer des Geräts.

Grafische LCD-Displays unterscheiden sich von Segment-LCD-Bildschirmen dadurch, dass sie beliebige Pixelpunkte, benutzerdefinierte Grafikwiedergabe, dynamisches Scrollen von Text und mehrschichtige Schnittstellenanzeige unterstützen, was höhere Anforderungen an die Schnittstellenübertragungseffizienz und Signalstabilität stellt. Im Gegensatz dazu vereinfachen die seriellen SPI- und IIC-Schnittstellen das Verkabelungsdesign, optimieren Übertragungsprotokolle und erfüllen perfekt die kostengünstigen, hochstabilen und kompakten Designanforderungen gängiger Terminalprodukte und werden zu den bevorzugten Schnittstellen für den aktuellen MainstreamPunktmatrix-LCD-Displays.

Grundlegende Merkmale der SPI-Schnittstelle (SPI-Anzeige)

SPI (Serial Peripheral Interface) ist eine synchrone serielle Hochgeschwindigkeits-Kommunikationsschnittstelle, ein Master-Slave-strukturiertes Vollduplex-Übertragungsprotokoll und die zentrale Mainstream-Schnittstelle von Hochleistungs-SPI-Anzeigeprodukten. Die Standard-SPI-Schnittstelle für Punktmatrix-LCD-Bildschirme verwendet eine 4-Draht-Struktur, einschließlich SCLK (Taktsignal), MOSI (Datenübertragung), CS (Chipauswahl) und DC (Daten-/Befehlsauswahl). Einige vereinfachte 3-Draht-SPI-Designs integrieren Gleichstromsignale in Datenleitungen, wodurch die Anzahl der Pins weiter reduziert wird, während die Hochgeschwindigkeitsübertragungsfähigkeiten erhalten bleiben.

Grundlegende Eigenschaften der IIC-Schnittstelle (IIC-Schnittstellenanzeige)

IIC (Inter-Integrated Circuit) ist eine synchrone serielle Halbduplex-Busschnittstelle mit einer extrem vereinfachten 2-Draht-Struktur, bestehend aus SCL (Taktleitung) und SDA (Datenleitung). Als Multi-Geräte-Busschnittstelle kann ein IIC-Bus mehrere Anzeigemodule und Sensorgeräte mit unterschiedlichen Adressen montieren, was den Hauptvorteil von IIC-Schnittstellen-Anzeigeprodukten in integrierten Systemen mit mehreren Geräten darstellt.

Die Vorteile der SPI-Schnittstelle für SPI-Grafik-LCD-Displays

1. Ultrahohe Übertragungsgeschwindigkeit, keine dynamische Anzeigeverzögerung

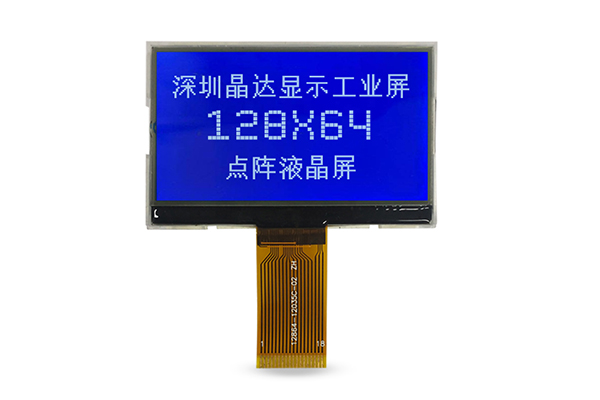

Der größte Vorteil der SPI-Schnittstelle liegt in ihrer ultrahohen Taktfrequenz und dem Null-Protokoll-Overhead. Im Gegensatz zum Adressüberprüfungs- und Antwortwartemechanismus der IIC-Schnittstelle verwendet SPI einen kontinuierlichen Burst-Übertragungsmodus mit einer maximalen Taktfrequenz von bis zu 80 MHz. Für Mainstream 128x64, 160x128, 240x320Punktmatrix-LCD-DisplaysDie SPI-Schnittstelle kann die Datenaktualisierung im Vollbildmodus innerhalb von 1–5 ms abschließen.

2. Starke Anti-Interferenz-Leistung, geeignet für industrielle Szenarien

Unser grafisches LCD-Display in Industriequalität mit SPI-Schnittstelle verfügt über einen Push-Pull-Antriebssignalausgang mit starker Signalentstörungsfähigkeit und stabiler Übertragung in elektromagnetischen Umgebungen mit hohem Rauschen wie Industriewerkstätten und Energieanlagen. Im Vergleich zur Open-Drain-Struktur der IIC-Schnittstelle verfügt das SPI-Signal über eine stärkere Treiberfähigkeit, eine längere effektive Übertragungsentfernung und ist nicht anfällig für Signalverzerrungen oder Datenverluste.

3. Flexibles Verkabelungsdesign, ausgewogene Leistung und Integration

Die standardmäßige 4-Draht-SPI-Schnittstelle und die vereinfachte 3-Draht-SPI-Schnittstelle weisen beide eine geringe Pinzahl auf, weit weniger als bei herkömmlichen parallelen LCD-Schnittstellen. Unter Beibehaltung der Hochgeschwindigkeitsübertragungsleistung wird das Problem einer übermäßigen GPIO-Ressourcenbelegung vermieden. Für eingebettete Systeme mit begrenzten Einzelchip-Mikrocomputer-Pins, aber hohen Anforderungen an die Anzeigeleistung können SPI-Anzeigemodule Hardwarekosten und Anzeigeeffekt perfekt ausgleichen.

4. Extrem niedrige Pinbelegung, was das PCB-Design erheblich vereinfacht

Die IIC-Schnittstelle benötigt nur zwei Signalleitungen (SCL, SDA), um die Übertragung der Anzeigedaten abzuschließen. Dies ist die niedrigste Pinzahl unter allen gängigen Anzeigeschnittstellen. Bei ultraminiaturisierten Geräten wie tragbaren Geräten, intelligenten Sensoren und Miniaturhaushaltsgeräten mit extrem begrenzten GPIO-Ressourcen können IIC-Schnittstellenanzeigemodule eine große Anzahl von Einzelchip-Mikrocomputer-Pins einsparen, wodurch die Notwendigkeit vermieden wird, Peripheriechips aufgrund unzureichender Pins zu erweitern.

SPI- und IIC-Schnittstellen sind beide zentrale serielle Übertragungslösungen für moderne Punktmatrix-Grafik-LCD-Anzeigeprodukte mit ihren eigenen unersetzlichen Vorteilen. SPI-Anzeigemodule basieren auf Hochgeschwindigkeitsübertragung, starker Entstörung und hervorragender dynamischer Anzeigeleistung und werden zur bevorzugten Wahl für industrielle Hochleistungs- und dynamische Anzeigeszenarien. IIC-Schnittstellenanzeigeprodukte nutzen die Vorteile einer extrem einfachen Verkabelung, eines geringen Stromverbrauchs und einer starken Erweiterbarkeit und dominieren miniaturisierte, stromsparende und integrierte Anwendungsszenarien mit mehreren Geräten.
