Was ist der grafische Punktmatrix-STN- und FSTN-Anzeigemodus?

Bei allen monochromen Anzeigeoptionen sind die Anzeigemodi STN (Super Twisted Nematic) und FSTN (Film Compensated Super Twisted Nematic) die ausgereiftesten, zuverlässigsten und praktischsten Optionen für monochrome LCD-Anzeigeanwendungen weltweit. Im Gegensatz zu fortschrittlichen TFT-Displays, die über eine redundante hohe Farbleistung und einen übermäßigen Stromverbrauch für grundlegende Anzeigeszenarien verfügen, konzentrieren sich STN- und FSTN-Grafik-Punktmatrixbildschirme auf die praktische Funktionalität und bieten außergewöhnliche Stabilität, geringen Stromverbrauch und Kosteneffizienz. Dieser Artikel analysiert umfassend die inhärenten Vorteile der STN- und FSTN-Anzeigemodi, verdeutlicht ihren einzigartigen Wert für kommerzielle und industrielle Display-Einsätze und erklärt, warum diese beiden Technologien nach Jahrzehnten der technologischen Iteration weiterhin den Markt für grafische LCD-Displays dominieren.

Was ist STN- und FSTN-Technologie?

Herkömmliche TN-LCD-Bildschirme (Twisted Nematic) weisen erhebliche Einschränkungen bei der Pixelauflösung, dem Betrachtungswinkel und der Anzeigegleichmäßigkeit auf, sodass sie keine hochpräzise grafische LCD-Anzeigeausgabe unterstützen können. Um diese Schwachstellen anzugehen, wurde die STN-Technologie mit einer optimierten Flüssigkristall-Twist-Struktur entwickelt, die den Flüssigkristall-Twist-Winkel von 90 Grad bei herkömmlichen TN-Bildschirmen auf 180–270 Grad erhöht. Diese strukturelle Verbesserung ermöglicht STN-Bildschirmen eine genaue Pixelsteuerung und kontinuierliche Grafikanzeige und legt damit den Grundstein für praktische Punktmatrix-Grafikanzeigeanwendungen.

FSTN ist eine verbesserte Version der STN-Technologie und führt einen professionellen optischen Kompensationsfilm ein, um die inhärenten Farbverschiebungs- und Kontrastdämpfungsmängel herkömmlicher STN-Displays zu beseitigen. Als optimierte monochrome LCD-Anzeigelösung übernimmt FSTN alle Kernvorteile von STN und behebt gleichzeitig dessen technische Mängel, wodurch ein extrem hoher Kontrast, keine Farbabweichung und Anzeigeeffekte mit großem Betrachtungswinkel erzielt werden. Sowohl STN als auch FSTN gehören zu den passiven Matrix-Grafik-LCD-Anzeigetechnologien, die keine eingebauten Transistorpixel, eine einfache Schaltungsstruktur und eine starke Anpassungsfähigkeit an die Umgebung aufweisen

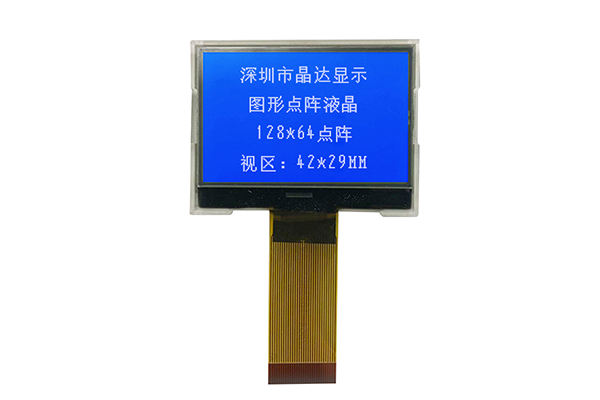

Vorteile des STN-Grafik-Punktmatrix-Anzeigemodus

Als klassische Mainstream-Technologie im Bereich der monochromen LCD-Anzeigen haben STN-Grafik-Punktmatrixbildschirme aufgrund ihrer ausgereiften Technologie, ihres extrem hohen Kosten-Leistungs-Verhältnisses und ihrer stabilen Betriebsleistung eine starke Marktdynamik bewahrt.

Im Vergleich zu Segmentcode-LCD-Bildschirmen und herkömmlichen TN-Punktmatrixbildschirmen erzielen STN-Grafik-LCD-Anzeigeprodukte revolutionäre Fortschritte bei der grafischen Darstellungsfähigkeit. Die optimierte, supergedrehte Flüssigkristallstruktur ermöglicht eine unabhängige und genaue Steuerung jedes Punktmatrixpixels und unterstützt die Anzeige komplexer Grafiken, benutzerdefinierter Schriftarten, Datenkurven und mehrzeiligen Textes. Für Industrieinstrumente, Smart-Home-Bedienfelder und tragbare Erkennungsgeräte, die Echtzeitdaten und eine grafische Overlay-Anzeige erfordern, können STN-Bildschirme klare und vollständige grafische Informationen ohne Pixelverzerrung oder Unschärfe darstellen.

Als passive Anzeigetechnologie sind STN-Bildschirme nicht auf eine leistungsstarke Hintergrundbeleuchtung und komplexe Pixelschaltungssysteme angewiesen. Ihr Stromverbrauch im Betrieb ist weitaus geringer als bei TFT-Farbbildschirmen und sogar bei gängigen OLED-Bildschirmen mit geringem Stromverbrauch. Im tatsächlichen Betrieb kann der statische Anzeigestromverbrauch von STN-Monochrom-LCD-Anzeigemodulen auf Milliwattebene gesteuert werden, und der Standby-Stromverbrauch ist nahezu vernachlässigbar. Im Vergleich zu FSTN, TFT und anderen Anzeigetechnologien weisen STN-Bildschirme geringere Materialkosten, einfachere Verarbeitungsverfahren und eine höhere Produktausbeute auf. Dadurch bieten grafische LCD-Display-Produkte von STN absolute Kostenvorteile bei der Massenbeschaffung und Serienfertigung.

Die Anwendung von STN- und FSTN-Grafik-LCD-Displays

STN-Anzeige der Hauptanwendungsszenarien

Mit einem ultrahohen Preis-Leistungs-Verhältnis und einer stabilen Grundleistung wird das STN-Monochrom-LCD-Display häufig in kostensensiblen Basis-Anzeigegeräten verwendet, darunter zivile Smart-Home-Geräte, gewöhnliche industrielle Steuerungsinstrumente, herkömmliche Messgeräte, elektronische Waagen, Wasser- und Stromzähler sowie tragbare elektronische Geräte der unteren Preisklasse. Diese Szenarien stellen geringe Anforderungen an den Anzeigekontrast und den Betrachtungswinkel, aber hohe Anforderungen an die Kostenkontrolle und Langzeitstabilität, was genau zu den Kernvorteilen des STN-Grafik-LCD-Displays passt.

FSTN-Anzeige der Hauptanwendungsszenarien

Das grafische LCD-Display von FSTN ist auf industrielle und kommerzielle High-End-Szenarien mit hohen Anzeigeanforderungen ausgerichtet, darunter Kfz-Instrumentendisplays, industrielle Mensch-Computer-Interaktionsterminals, medizinische Überwachungsgeräte, Präzisionsanalyseinstrumente, unbeaufsichtigte Überwachungsterminals für den Außenbereich und kommerzielle Zahlungsterminals. Diese Szenarien erfordern eine hohe Bildschirmklarheit, einen großen Betrachtungswinkel, eine starke Anpassungsfähigkeit an die Umgebung und einen stabilen Langzeitbetrieb. Die umfassende Leistung des FSTN-Monochrom-LCD-Displays kann die Standards professioneller Anwendungen vollständig erfüllen.

Die Anzeigemodi STN und FSTN stellen die ausgereiftesten und praktischsten technischen Lösungen im Bereich der monochromen LCD-Anzeige dar. STN-Grafik-LCD-Displays basieren auf einem extrem hohen Preis-Leistungs-Verhältnis, extrem niedrigem Stromverbrauch und Langzeitstabilität und sind damit die bevorzugte Wahl für grundlegende industrielle und zivile Anzeigeszenarien. Als verbesserte Version der STN-Technologie erreicht FSTN einen extrem hohen Kontrast, einen weiten Betrachtungswinkel und Anzeigeeffekte ohne Farbabweichungen, indem es alle Vorteile von STN beibehält und so die hohen Anzeigeanforderungen von High-End-Szenarien in den Bereichen Industrie, Medizin, Automobil und Gewerbe erfüllt.
