Welche Faktoren beeinflussen den Stromverbrauch von monochromen LCD-Displays?

Monochrome LCD-Bildschirmesind seit langem das Rückgrat elektronischer Geräte mit geringem Stromverbrauch im Industrie-, Gewerbe- und Verbrauchersektor. Für die TFT-Farb-LCD-Panels, die eine komplexe Farbfilterung und leistungsstarke Hintergrundbeleuchtungssysteme erfordern, liefern monochrome Flüssigkristallanzeigen eine einfache, kontrastreiche visuelle Ausgabe mit minimalem Energieaufwand. Ihre außergewöhnliche Energieeffizienz macht sie zur bevorzugten Wahl für batteriebetriebene Geräte, darunter Industriemessgeräte, tragbare Geräte, Smart-Home-Sensoren, tragbare medizinische Geräte usw.

Monochrome LCD-Displays gehören nach wie vor zu den energieeffizientesten Displaytechnologien, die heute verfügbar sind. In einer Zeit, in der Batterielebensdauer und Energiebudget die Produktdesignentscheidungen dominieren, ist es nicht nur eine akademische Übung, genau zu verstehen, was den Stromverbrauch dieser Displays antreibt – es ist eine entscheidende technische Überlegung, die über Erfolg oder Misserfolg eines tragbaren Geräts entscheiden kann.

1. Spezifikationen für das strukturelle Design des LCD-Panels

Das inhärente strukturelle Design eines monochromen LCD-Panels ist der grundlegende Faktor für seinen Grundstromverbrauch. Jede Kernkomponente des Panels, von den physikalischen Abmessungen über den Anzeigemodus bis hin zum Matrixtyp, beeinflusst direkt seine Energieverbrauchseigenschaften. Selbst bei identischen Ansteuerschaltungen und Betriebsumgebungen können strukturell unterschiedliche monochrome LCD-Module Leistungsunterschiede um ein Vielfaches aufweisen.

1.1 Bildschirmgröße und Pixeldichte

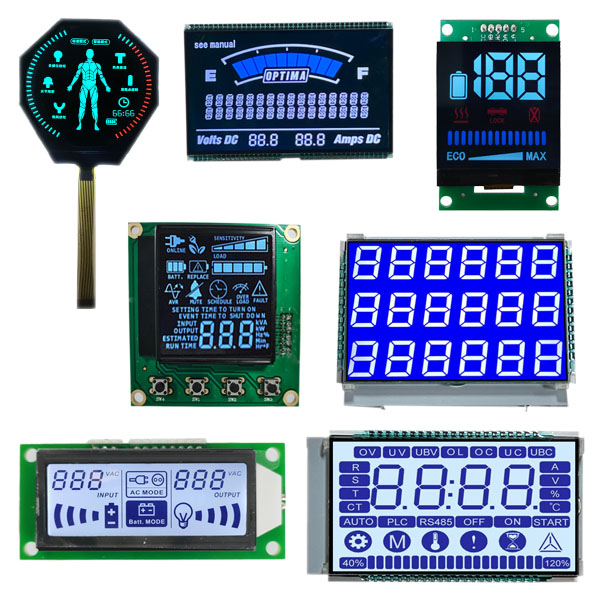

Die Bildschirmgröße ist einer der intuitivsten Faktoren, die den Stromverbrauch eines monochromen LCD beeinflussen. Bei Standard-Monochrom-LCD-Produkten korreliert der Stromverbrauch positiv mit der effektiven Anzeigefläche. Größere Panels erfordern mehr Flüssigkristallpixel, eine transparentere Elektrodenverkabelung und größere Signalabdeckungsbereiche, was alles zu einer Erhöhung der kapazitiven Grundlast und dem statischen Leistungsverlust führt. Bei segmentierten monochromen LCD-Anzeigen, die häufig in Zeitschaltuhren und Messgeräten verwendet werden, verbrauchen kleine Panels unter 2 Zoll typischerweise nur 1–5 mW Wirkleistung, während mittelgroße grafische monochrome LCD-Anzeigen mit 3–5 Zoll unter normalen Arbeitsbedingungen normalerweise 10–30 mW verbrauchen.

Auch bei der Leistungsregulierung spielt die Pixeldichte eine entscheidende Rolle. Hochauflösende monochrome LCD-Displays wie 128×64-, 240×128- und 320×160-Modelle verfügen über dichtere Pixelarrays und komplexere Treiberschaltungen. Jede Pixeleinheit erfordert eine unabhängige Signalabtastung und Spannungssteuerung, was die Gesamtlast der Schaltung und den dynamischen Stromverbrauch erhöht. Im Gegensatz dazu verfügen Segment-LCDs mit niedriger Auflösung und festen Anzeigemustern über einfachere Schaltungsstrukturen und einen weitaus geringeren Leistungsverlust, was sie ideal für Standby-Szenarien mit extrem geringem Stromverbrauch macht.

1.2 Optischer Anzeigemodus

Monochrome LCD-Bildschirme werden in drei optische Kernmodi eingeteilt: reflektiv, transmissiv und transflektiv, jeweils mit drastisch unterschiedlichen Stromverbrauchsprofilen. Diese Klassifizierung ist der Hauptgrund für den großen Leistungsunterschied zwischen verschiedenen monochromen Anzeigemodulen.

1.3 Matrix-Fahrtyp

Monochrome LCD-Displays werden in Passivmatrix- (PM) und Aktivmatrix- (AM) Typen unterteilt, wobei Passivmatrix der gängige Typ für monochrome Produkte mit geringem Stromverbrauch ist. Passivmatrix-LCD-Displays verfügen über eine einfache Kreuzgitter-Elektrodenstruktur, bei der Zeilen- und Spaltenelektroden für die Pixelabtastung gemeinsam genutzt werden. Sie verbrauchen nur während der Pixelstatusumschaltung Strom und halten den Anzeigeinhalt mit minimaler statischer Energie aufrecht, was der Hauptgrund für ihre Vorteile bei geringem Stromverbrauch ist.

2. Konfiguration des Hintergrundbeleuchtungssystems

Bei den meisten transmissiven und transflektiven monochromen LCD-Anzeigemodulen macht das Hintergrundbeleuchtungssystem 70–90 % des gesamten Stromverbrauchs aus. Im Gegensatz zu Farb-LCD-Displays mit leistungsstarker RGB-Hintergrundbeleuchtung verwenden monochrome LCDs hauptsächlich monochromatische LED-Hintergrundbeleuchtungen, aber Unterschiede in der Menge der Hintergrundbeleuchtung, der Helligkeit, der Farbtemperatur und dem Fahrmodus bestimmen direkt den Gesamtenergieverbrauch des Moduls. Die Optimierung der Hintergrundbeleuchtungskonfiguration ist die effektivste Möglichkeit, den Leistungsverlust bei monochromen LCDs zu reduzieren.

2.1 Anzahl und Anordnung der Hintergrundbeleuchtungs-LEDs

Die Anzahl der eingebauten Hintergrundbeleuchtungs-LEDs hängt linear vom Stromverbrauch ab. Kleine monochrome LCD-Bildschirme verwenden normalerweise 1–2 LED-Hintergrundbeleuchtungsdesigns mit niedrigem Arbeitsstrom und geringem Stromverbrauch. Großformatige oder sehr gleichmäßige Anzeigemodule erfordern 4–6 oder sogar mehr LED-Perlen, um dunkle Ecken zu beseitigen und eine gleichmäßige Helligkeit auf dem gesamten Bildschirm zu gewährleisten. Jede zusätzliche LED-Perle erhöht den Gesamtbetriebsstrom des Hintergrundbeleuchtungssystems und erhöht somit direkt den Gesamtstromverbrauch.

Die Anordnung der Hintergrundbeleuchtung wirkt sich auch auf die Energieeffizienz aus. Seitlich angebrachte Hintergrundbeleuchtungsdesigns, die üblicherweise in dünnen monochromen LCD-Anzeigemodulen verwendet werden, leiten das Licht durch Lichtleiterplatten, mit geringem Lichtverlust und relativ geringem Stromverbrauch. Direkt beleuchtete Hintergrundbeleuchtungslayouts von unten haben eine höhere Lichtausnutzungseffizienz, erfordern jedoch mehr LED-Perlen, was bei gleichem Helligkeitsstandard zu einem höheren Stromverbrauch führt.

2.2 Einstellung der Hintergrundbeleuchtungshelligkeit

Die Helligkeit der Hintergrundbeleuchtung ist der flexibelste einstellbare Faktor für den Stromverbrauch von Monochrom-LCDs. Die Helligkeit der LED-Hintergrundbeleuchtung wird durch den Treiberstrom gesteuert – ein höherer Strom entspricht einer höheren Helligkeit und einem höheren Stromverbrauch. Die meisten monochromen LCD-Module unterstützen PWM-Dimmung (Pulsweitenmodulation) oder analoge Spannungsdimmung. Bei maximaler Helligkeit arbeitet die Hintergrundbeleuchtung mit Nennstrom und Spitzenstromaufnahme; Im Standby-Modus mit geringer Helligkeit sinkt der Antriebsstrom stark, wodurch der Leistungsverlust der Hintergrundbeleuchtung um 60–80 % reduziert wird.

Die meisten Industrie- und Unterhaltungselektronikgeräte benötigen im täglichen Betrieb keine maximale Bildschirmhelligkeit. Wenn Sie die Helligkeit der Hintergrundbeleuchtung entsprechend reduzieren, um die Lesbarkeit zu gewährleisten, kann die Akkulaufzeit des Geräts erheblich verlängert werden. Bei Standby-Szenarien mit extrem geringem Stromverbrauch kann die Konfiguration der automatischen Abschaltlogik für die Hintergrundbeleuchtung bei statischem Bildschirm einen unnötigen Stromausfall weiter verhindern.

2.3 Arbeitsmodus der Hintergrundbeleuchtung

Der ständig eingeschaltete Hintergrundbeleuchtungsmodus führt zu einem kontinuierlich hohen Stromverbrauch, während intermittierende und auslöserbasierte Hintergrundbeleuchtungsmodi effektiv Energie sparen. Viele intelligente Geräte verwenden Strategien zur Hintergrundbeleuchtung, die durch menschliche Körperinduktion, Tastenauslösung oder Lichtsensorverknüpfung erfolgen: Die Hintergrundbeleuchtung bleibt im Standby-Modus ausgeschaltet und leuchtet nur dann auf, wenn eine Benutzerbedienung erkannt wird, wodurch der langfristige statische Stromverlust drastisch reduziert wird. Bei batteriebetriebenen tragbaren Geräten hat diese Arbeitsmodusoptimierung einen deutlicheren Stromspareffekt als die Anpassung der Hardwareparameter.

3. Treiberschaltung und Chipparameter

Der Treiberchip und das periphere Schaltkreissystem sind die Kernsteuereinheiten des monochromen LCD-Betriebs. Unterschiedliche Chipmodelle, Ansteuerspannungen, Bildwiederholfrequenzen und Schaltungsdesign-Schemata wirken sich direkt auf den dynamischen und statischen Stromverbrauch während des Anzeigebetriebs aus. Selbst mit dem gleichen LCD-Panel führen nicht übereinstimmende Fahrparameter zu deutlicher Energieverschwendung.

3.1 Antriebschipmodell und Energieeffizienz

Spezielle monochrome LCD-Treiberchips weisen unterschiedliche Stromverbrauchseigenschaften auf. Dedizierte Display-Chips mit geringem Stromverbrauch verfügen über eine optimierte Schaltungsarchitektur, die Niederspannungsbetrieb und Schlafmodus mit extrem niedrigem Standby-Strom von nur wenigen Mikroampere unterstützt. Im Gegensatz dazu mangelt es universellen alternativen MCU-Antriebsschemata an einer gezielten Leistungsoptimierung, da der statische Leistungsverlust und der dynamische Abtaststromverbrauch höher sind.

3.2 Betriebsspannung und Vorspannung

Monochrome LCDs haben strenge Betriebsspannungsbereiche. Innerhalb des Nennspannungsintervalls kann eine entsprechende Reduzierung der Ansteuerspannung den Leistungsverlust bei der Pixelanregung verringern, ohne die Klarheit der Anzeige zu beeinträchtigen. Eine zu hohe Betriebsspannung erhöht nicht nur den Stromverbrauch, sondern führt auch zu einer molekularen Ermüdung des Flüssigkristalls, beschleunigt die Alterung des Bildschirms und führt zu Displayflimmern.

Die Vorspannung ist ein weiterer wichtiger Parameter, der die Leistungsstabilität beeinflusst. Eine angemessene Vorspannungskonfiguration gewährleistet eine stabile Rotation der Flüssigkristallmoleküle bei minimaler Stromansteuerung. Unangemessene Vorspannungseinstellungen führen zu wiederholten Molekülvibrationen und ungültigen Stromverlusten, wodurch der Stromverbrauch unnötig erhöht und gleichzeitig der Displaykontrast verringert wird.

3.3 Bildschirmaktualisierungsrate

Die Bildwiederholfrequenz bestimmt die Pixel-Scanfrequenz von monochromen LCDs. Höhere Bildwiederholraten bedeuten eine häufigere Schaltungsabtastung und Signalumschaltung, was zu einem höheren dynamischen Stromverbrauch führt. Im Gegensatz zu Farbbildschirmen, die hohe Bildwiederholraten erfordern, um Stroboskopeffekte und Verschmierungen zu vermeiden, zeichnen sich monochrome LCD-Bildschirme durch einfache Anzeigeinhalte und eine geringe visuelle Empfindlichkeit gegenüber Stroboskopeffekten aus.

3.4 Multiplex-Fahrmodus

Monochrome LCD-Displays verwenden üblicherweise Multiplex-Treibertechnologie, um die Schaltungsverkabelung zu vereinfachen. Unterschiedliche Multiplexverhältnisse (1/4 Pflicht, 1/8 Pflicht, 1/16 Pflicht) wirken sich auf den Stromverbrauch und die Anzeigequalität aus. Ein höheres Multiplexverhältnis bedeutet, dass sich mehr Pixel die Scanschaltkreise teilen, wodurch die Anzahl der peripheren Schaltkreise und der statische Leistungsverlust reduziert werden. Allerdings erhöht ein zu hohes Multiplexverhältnis die Einzelpunkt-Scanlast und damit den dynamischen Momentanstromverbrauch. Eine angemessene Anpassung der Multiplexparameter an die Bildschirmauflösung ist der Schlüssel zum Ausgleich von Stromverbrauch und Anzeigestabilität.

4. Inhalt und Arbeitsstatus anzeigen

Viele Praktiker ignorieren, dass der Stromverbrauch von monochromen LCDs je nach Echtzeit-Anzeigeinhalt und Arbeitszustand variiert. Die Anzahl der leuchtenden Pixel, die Bildschirmaktualisierungsfrequenz und der Standby-Zustand erzeugen alle unterschiedliche Auswirkungen auf den Leistungsverlust, die entscheidende Details für eine feinkörnige Leistungsoptimierung sind.

4,1 Pixel-Beleuchtungsverhältnis

Monochrome LCDs verbrauchen Strom, wenn sie Flüssigkristallpixel zum Umdrehen und Anzeigen von Inhalten ansteuern. Je mehr Pixel auf dem Bildschirm leuchten, desto höher ist die Gesamtlast der Schaltung und der dynamische Stromverbrauch. Bei einer Vollbildanzeige ist der Stromverbrauch am höchsten, während bei einem leeren Bildschirm oder bei einer Anzeige mit wenigen Pixeln der Stromverbrauch am niedrigsten ist.

4.2 Häufigkeit der Bildschirmaktualisierung

Jede Bildschirmaktualisierung und Inhaltsaktualisierung erfordert eine Signalabtastung und Pixelstatusumschaltung, begleitet von einem sofortigen Stromausfall. Bei Geräten mit statischen Anzeigeinhalten wie Instrumentenparameterbildschirmen und Zeitanzeigen führen häufige unnötige Aktualisierungen kontinuierlich zu einem ungültigen Stromverbrauch. Durch das Festlegen angemessener Aktualisierungszyklen entsprechend der Datenänderungshäufigkeit – beispielsweise eine Aktualisierung alle 1–5 Sekunden für sich langsam ändernde Parameter anstelle einer Echtzeitaktualisierung – kann der durchschnittliche Stromverbrauch effektiv gesenkt werden.

4.3 Umschalten zwischen Arbeits- und Standby-Modus

Monochrome LCD-Module weisen offensichtliche Leistungsunterschiede zwischen dem Arbeitsmodus, dem Standby-Modus bei eingeschaltetem Licht und dem Tiefschlafmodus auf. Im normalen Arbeitsmodus wird der Bildschirm bei maximalem Stromverbrauch kontinuierlich aktualisiert; Im Standby-Modus behält der Bildschirm den statischen Inhalt bei ausgeschalteter Hintergrundbeleuchtung bei und behält nur den statischen Leistungsverlust des Chips bei. Im Tiefschlafmodus stoppt der Treiberchip die meisten Schaltungsvorgänge, wobei der Stromverbrauch auf den niedrigsten Mikroampere-Wert sinkt.

5. Umgebungsbedingungen für den Betrieb

Die Betriebsumgebung verändert die physikalischen Eigenschaften von Flüssigkristallmaterialien und Schaltkreiskomponenten und wirkt sich indirekt auf den Stromverbrauch von monochromen LCDs aus. Temperatur, Luftfeuchtigkeit und Intensität des Umgebungslichts regulieren den Betriebszustand und den Leistungsverlust von Anzeigemodulen, was bei der Konstruktion von Industrie- und Außengeräten nicht außer Acht gelassen werden darf.

5.1 Betriebstemperatur

Die Temperatur ist der einflussreichste Umgebungsfaktor für den Stromverbrauch von monochromen LCDs. Die Viskosität des Flüssigkristallmaterials ändert sich mit der Temperatur: Niedrige Temperaturen erhöhen die Viskosität des Flüssigkristalls, verlangsamen die Molekülrotation und erfordern eine höhere Antriebsspannung und längere Scanzeit, um eine normale Anzeige zu gewährleisten, was den Stromverbrauch erhöht. Hohe Temperaturen verringern die Viskosität des Flüssigkristalls, senken die Anforderungen an die Betriebsspannung und verringern relativ den Leistungsverlust. Zu hohe Temperaturen beschleunigen jedoch die Alterung der Komponenten und führen zu einem Anstieg des Leckstroms im Schaltkreis.

Monochrome LCDs in Industriequalität eignen sich normalerweise für große Temperaturbereiche von -20℃ bis +70℃. In Außenumgebungen mit niedrigen Temperaturen müssen viele Module Temperaturkompensationsschaltungen aktivieren, um die Anzeigestabilität aufrechtzuerhalten, was zu einem zusätzlichen Stromverbrauch führt. Für Geräte, die in extremen Temperaturszenarien arbeiten, muss beim Leistungsdesign ein Spielraum für den Stromverbrauch bei niedrigen Temperaturen reserviert werden.

Abschluss

Der Stromverbrauch monochromer LCD-Bildschirme ist ein systematisches Ergebnis der Wechselwirkung zwischen Strukturdesign, Hintergrundbeleuchtungskonfiguration, Fahrparametern, Betriebszustand, Umgebungsbedingungen und Hardwarealterung. Im Gegensatz zur Erkennung fester Leistungsparameter in der herkömmlichen Wahrnehmung weist der Stromverbrauch eines monochromen LCD eine starke Anpassungsfähigkeit und Szenarioabhängigkeit auf. Für Entwickler elektronischer Produkte und Wartungsingenieure ist die Klärung aller Einflussfaktoren nicht nur hilfreich bei der Auswahl passender Anzeigemodule und der Reduzierung der Hardwarekosten, sondern kann durch eine verfeinerte Leistungsoptimierung auch die Batterielebensdauer und Gerätestabilität maximieren.

Bei IoT-Geräten mit geringem Stromverbrauch, industriellen Steuergeräten und tragbaren medizinischen Elektronikgeräten kann eine angemessene Kontrolle des Stromverbrauchs von monochromen LCDs die Wettbewerbsfähigkeit des Produktmarkts und das Benutzererlebnis erheblich verbessern. Mit der kontinuierlichen Weiterentwicklung der Low-Power-Display-Technologie werden optimierte monochrome LCD-Ansteuerschemata und Hardware-Designs weiteres Energiesparpotenzial freisetzen, wodurch solche Displays häufiger in eingebetteten Geräten mit extrem geringem Stromverbrauch eingesetzt werden.
