Glasabdeckplatten sind unverzichtbare Schutz- und Dekorationskomponenten für Unterhaltungselektronik, Automobildisplays, Smart-Home-Geräte und industrielle Touchscreens. Als äußerste Schnittstelle zwischen elektronischen Geräten und Nutzern übernehmen sie Kernfunktionen wie Kratzfestigkeit, Fallfestigkeit, Lichtdurchlässigkeit und ästhetische Präsentation. Die Leistung, das Erscheinungsbild, die Haltbarkeit und die Anwendungsszenarien von Glasabdeckplatten werden vollständig von ihren Herstellungsprozessen bestimmt.
In der modernen Präzisionsfertigungsindustrie beruht die Herstellung hochwertiger Glasabdeckplatten hauptsächlich auf drei ausgereiften und gängigen Verfahren: Floatglasverfahren, Überlauf-Down-Draw-Verfahren und chemische Verfestigungsverarbeitung. Jeder Prozess verfügt über einzigartige technische Prinzipien, Produktionsvorteile, Leistungsmerkmale und gezielte Anwendungsbereiche. Das Verständnis dieser drei Kernprozesse ist für Elektronikhersteller, Beschaffungsingenieure und Branchenexperten von entscheidender Bedeutung, um geeignete Materialien für Glasabdeckplatten auszuwählen und die Produktqualität zu optimieren.

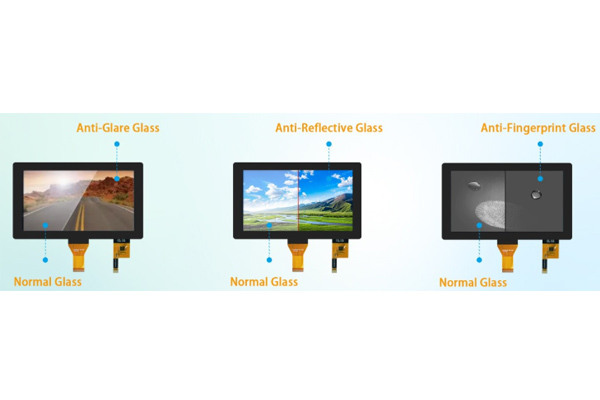

Unbehandeltes Glas reflektiert etwa 8 % des sichtbaren Lichts – 4 % an jeder Luft-Glas-Grenzfläche. Bei Displays verwischt diese Reflexion den Kontrast und zwingt Benutzer dazu, die Helligkeit zu erhöhen, wodurch der Akku entladen wird. Die AR-Beschichtung reduziert die Reflexion auf unter 1 % pro Oberfläche.
Die AR-Beschichtung nutzt Dünnschichtinterferenz. Auf dem Glas werden Schichten aus Materialien mit wechselnden Brechungsindizes – typischerweise Siliziumdioxid und Niobpentoxid – abgeschieden. Jede Schicht ist genau ein Viertel der Wellenlänge des sichtbaren Lichts dick. Licht, das von der Ober- und Unterseite jeder Schicht reflektiert wird, interferiert destruktiv und löscht die Reflexion aus.
Die Abscheidungsmethode ist die Elektronenstrahlverdampfung oder das Sputtern in einer Vakuumkammer. Glasabdeckungen werden auf rotierende Kuppeln oder Planetenvorrichtungen geladen. Der Dampf bewegt sich in geraden Linien und kondensiert auf dem kühlen Glas.
Ein typischer AR-Stack besteht aus 4 bis 7 Schichten. Mehr Schichten sorgen für eine größere Bandbreite (die das gesamte sichtbare Spektrum abdeckt), erhöhen jedoch die Kosten und die Zykluszeit. Bei der Qualitätsprüfung wird der Reflexionsgrad mit einem Spektralfotometer gemessen. Gute AR-Beschichtungen weisen eine durchschnittliche Reflexion von weniger als 0,5 % im Bereich von 450 nm bis 650 nm auf.
Ölige Fingerabdrücke sind der Feind jedes Touchscreens. Die AF-Beschichtung macht das Glas ölabweisend und hydrophob (wasserabweisend). Fingerabdrücke lassen sich leicht abwischen und Flecken sind weniger sichtbar.
Die Beschichtung besteht aus einem Fluorpolymer – typischerweise einem Perfluorpolyether (PFPE)-Derivat. Die Anwendungsmethoden variieren. Vakuumverdampfung ist für die Massenproduktion üblich. Ein kleiner Tiegel mit festem PFPE wird in einer Vakuumkammer erhitzt. Das Material verdampft und verbindet sich chemisch mit der Glasoberfläche und bildet eine etwa 2 bis 5 Nanometer dicke Monoschicht. Nassspritzen und thermische Aushärtung funktionieren bei geringeren Volumina. Die flüssige AF-Lösung wird auf Glas aufgesprüht oder aufgeschleudert und dann 30 Minuten lang bei 120 °C bis 150 °C eingebrannt. Das Ergebnis ist ähnlich, aber etwas weniger haltbar als bei vakuumbeschichtetem AF.
Die Haltbarkeit wird durch einen Stahlwolle-Abriebtest gemessen. Ein 1-kg-Gewicht mit Stahlwolle-Pad reibt über die beschichtete Oberfläche hin und her. Gute AF-Beschichtungen überstehen 3.000 bis 5.000 Zyklen und behalten dabei einen Wasserkontaktwinkel von über 100 Grad bei. Unbehandeltes Glas hat einen Kontaktwinkel von etwa 30 Grad – Wasser breitet sich aus.
Blendung entsteht durch Spiegelreflexion – glatte Oberflächen, die das Licht wie ein Spiegel reflektieren. Die AG-Beschichtung erzeugt eine mikroskopische Textur, die reflektiertes Licht streut. Das Ergebnis ist eine matte Oberfläche, die auch bei hellem Sonnenlicht oder Deckenbeleuchtung gut lesbar bleibt.
Es gibt zwei Methoden. Das erste ist das chemische Ätzen. Das Glas wird in ein Bad aus Flusssäure oder Ammoniumbifluorid getaucht. Die Säure greift selektiv die Glasoberfläche an und erzeugt unregelmäßige Spitzen und Täler. Die Rauheit wird durch Säurekonzentration, Temperatur und Verweilzeit gesteuert. Nach dem Ätzen hat das Glas ein mattiertes Aussehen. Die zweite Methode ist die Sprühbeschichtung von Silica-Nanopartikeln. Eine Suspension aus Nanopartikeln wird auf das Glas gesprüht und eingebrannt. Die Partikel fügen sich von selbst zu einer rauen Schicht zusammen. Diese Methode bietet eine bessere Gleichmäßigkeit, aber eine geringere Abriebfestigkeit als geätztes AG. AG reduziert die Klarheit leicht, da das Licht sowohl bei der Transmission als auch bei der Reflexion gestreut wird. Bei hochauflösenden Displays ist ein Kompromiss AG mit mäßiger Rauheit (Ra 0,1 bis 0,3 Mikrometer) üblich.
Das Floatglasverfahren, das Overflow-Down-Draw-Verfahren und das chemische Härtungsverfahren bilden die drei technischen Grundpfeiler der modernen Glasabdeckplattenherstellung. Jeder Prozess spielt eine unersetzliche Rolle in der Industriekette und deckt den gesamten Produktionsbedarf von der kostengünstigen Massenproduktion bis zur hochpräzisen Individualisierung ab.
Mit der kontinuierlichen Weiterentwicklung der Unterhaltungselektronik hin zu leichten, faltbaren und hochauflösenden Displays werden auch die drei Hauptprozesse ständig iteriert und optimiert. Der Überlaufprozess entwickelt sich in Richtung dünnerer Dicke und höherer Ebenheit, der Floatprozess verbessert kontinuierlich die Oberflächenpräzision, um den Leistungsunterschied zu High-End-Prozessen zu verringern, und der chemische Verfestigungsprozess entwickelt sich in Richtung tieferer Spannungsschichten und höherer Schlagfestigkeit. Für globale Elektronikhersteller ist ein klares Verständnis der Eigenschaften der drei Prozesse der Schlüssel zur Auswahl kostengünstiger Glasabdeckplattenprodukte und zur Optimierung der Wettbewerbsfähigkeit des Produktkerns.
