Was sind Volllaminierung und Halblaminierung von Touchscreens?

In der ModerneLCD-Display-Industrie, TFT-DisplayDie Laminierungstechnologie mit Touchscreen und LCD-Display bestimmt die Kernleistung des Produkts, einschließlich visueller Klarheit, Berührungsempfindlichkeit, struktureller Haltbarkeit und Anpassungsfähigkeit an die Umwelt. Für industrielle Steuerungsgeräte, kommerzielle Anzeigeterminals, Unterhaltungselektronik und Automobilbildschirme sind Volllaminierung und Halblaminierung die beiden gängigsten Klebeverfahren, die den Markt dominieren. Den meisten Einkäufern und Ingenieuren fällt es schwer, ihre strukturellen Unterschiede, Leistungslücken, Kostenschwankungen und Anwendungsszenarien zu erkennen, was häufig zu einer falschen Produktauswahl und erhöhten Nutzungskosten führt.

Grundlegender Überblick über die Touchscreen-Laminierungstechnologie

Bei der Touchscreen-Laminierung handelt es sich um den Prozess der Verbindung des Touch-Sensor-Panels, des Deckglases und des LCD-Anzeigemoduls mithilfe professioneller optischer Klebstoffe und Präzisionsgeräte. Der Hauptzweck besteht darin, die Strukturschichten des Bildschirms zu fixieren, die optische Übertragungsleistung zu optimieren und die Ausgabe von Berührungssignalen zu stabilisieren. Die Qualität des Laminierungsprozesses wirkt sich direkt auf das umfassende Erlebnis und die Lebensdauer von Touch-LCD-Anzeigegeräten aus.

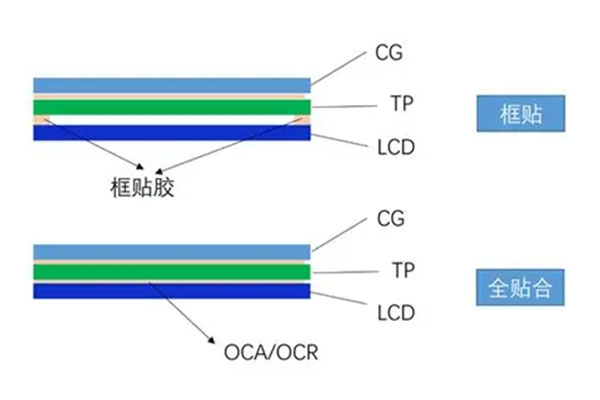

Was ist Halblaminierung (Rahmenlaminierung) von Touchscreens?

Die Halblaminierung, allgemein Rahmenlaminierung oder Kantenverklebung genannt, ist ein traditioneller und kostengünstiger Verklebungsprozess für Touchscreens und LCD-Displays. Sein Hauptmerkmal ist die teilweise Verklebung nur am Bildschirmrand, während im zentralen Anzeigebereich ein natürlicher Luftspalt zwischen Touchpanel und LCD-Anzeigemodul erhalten bleibt.

Im Produktionsprozess von halblaminierten Touch-LCD-Bildschirmen verwenden Hersteller hochfestes doppelseitiges Klebeband oder Dichtungskleber, um die vier Kanten des Touchscreen-Deckglases und der Sensorschicht am mittleren Rahmen des zu befestigenLCD-Anzeigemodul. Der Kleber wirkt nur auf den nicht-displayschwarzen Randbereich des Bildschirms, und der gesamte sichtbare Displaybereich ist nicht mit optischem Kleber gefüllt, wodurch eine vollständige Luftzwischenschicht zwischen der Touch-Schicht und der LCD-Displayschicht entsteht.

Was ist eine Volllaminierungskonstruktion?

Bei einem vollständig laminierten Display füllt der optische Klebstoff jeden Mikrometer des Raums zwischen dem Berührungssensor und dem LCD-Panel aus. Die Klebeschicht trägt nur 25 bis 50 Mikrometer (0,025 bis 0,05 mm) zur Gesamtdicke bei. Dadurch ist das fertige Modul etwa 0,1 mm bis 0,7 mm dünner als ein halblaminierter Bildschirm

Der bei der Vollkaschierung verwendete Klebstoff kann einer der folgenden sein:

1. OCA (optisch klarer Klebstoff): Ein fester, vorgeschnittener Klebefilm, der zwischen den Schichten aufgetragen wird. Diese Methode ist schneller, erfordert keine Aushärtungszeit und erzeugt eine minimale thermische Belastung der Komponenten. 35 OCA wird typischerweise für kleinere Displays verwendet.

2. OCR (Optisch klares Harz): Ein flüssiger Klebstoff, der aufgetragen und anschließend UV-gehärtet wird. Diese Methode eignet sich für gekrümmte oder unebene Oberflächen und wird häufig für größere Displays verwendet.

Sowohl OCA als auch OCR erreichen eine Lichtdurchlässigkeit von über 90 %, wodurch die Klarheit und Helligkeit des Displays erhalten bleibt.

Volllaminierung vs. Halblaminierung: Vergleich der Kernparameter

Um die Unterschiede zwischen den beiden Prozessen intuitiv zu unterscheiden, deckt der folgende Kernparametervergleich Struktur, Leistung, Kosten, Wartung und Anwendungsdimensionen ab und deckt alle wichtigen Bewertungsindikatoren von Touchscreens abLCD-DisplayAuswahl.

Was die innere Struktur angeht, verfügt die Halblaminierung über eine Randverklebung und einen mittleren Luftspalt, während die Volllaminierung über eine vollflächige, nahtlose Verklebung ohne Luftspalt verfügt. In Bezug auf die Lichtdurchlässigkeit beträgt die Halblaminierung 80–85 % und die Volllaminierung kann mehr als 90 % erreichen. Was die Reaktionsgeschwindigkeit bei Berührungen betrifft, weist die Halblaminierung eine leichte Verzögerung auf, während die Volllaminierung sofort reagiert. In Bezug auf Staub- und Wasserbeständigkeit ist die Halblaminierung schlecht und es kann leicht Staub und Feuchtigkeit eindringen, während die Volllaminierung eine hervorragende Versiegelungsleistung aufweist. Im Hinblick auf die Produktionskosten ist die Halblaminierung niedrig und die Volllaminierung hoch. Im Hinblick auf die Wartungsschwierigkeiten ist die Reparatur einer Halblaminierung einfach und kostengünstig, während eine Volllaminierung schwierig und kostenintensiv zu reparieren ist. In Bezug auf die Lebensdauer ist die Halblaminierung relativ kurz und die Volllaminierung länger und stabiler.

Zusammenfassung

Volllaminierung und Halblaminierung sind zwei unverzichtbare Kernprozesse im Touchscreen-BereichLCD-Display-Industrie, mit ihren eigenen einzigartigen Vorteilen und anwendbaren Szenarien. Die Halblaminierung basiert auf niedrigen Kosten und einfacher Wartung, um den mittleren bis unteren Display-Markt zu erobern und die grundlegenden Nutzungsanforderungen der meisten gewöhnlichen Display-Geräte zu erfüllen. Die vollständige Laminierung basiert auf nahtloser Integration, hervorragender optischer Leistung, hochpräziser Haptik und starker Umweltbeständigkeit und wird zum bevorzugten Verfahren für High-End-Anzeigegeräte.
