Was ist ein Serial-Port-Display und warum wird es für moderne eingebettete Systeme unverzichtbar?

In modernen eingebetteten Systemen müssen Benutzeroberflächen effizient, reaktionsschnell und einfach zu integrieren sein. ASAnzeige des seriellen Portsist bei Ingenieuren und Herstellern zu einer immer beliebter werdenden Lösung geworden, da sie die Kommunikation zwischen Mikrocontrollern und Anzeigemodulen vereinfacht und gleichzeitig die Entwicklungskomplexität reduziert.

In diesem umfassenden Leitfaden wird erläutert, was ein Serial-Port-Display ist, wie es funktioniert und warum es in Industrieanlagen, intelligenten Geräten, medizinischen Instrumenten und IoT-Anwendungen weit verbreitet ist. Wir erläutern außerdem die Architektur, Kommunikationsprotokolle, Vorteile und Integrationstipps. Darüber hinaus stellen wir Vergleichstabellen, Implementierungsrichtlinien und Antworten auf häufig gestellte Fragen zur Verfügung.

Wenn Sie ein eingebettetes Gerät entwerfen und eine zuverlässige Anzeigelösung wünschen, hilft Ihnen dieser Artikel dabei, zu verstehen, wie ein Serial-Port-Display funktioniertJingdakann die Entwicklung rationalisieren und die Benutzererfahrung verbessern.

Inhaltsverzeichnis

• 1. Was ist eine serielle Port-Anzeige?
• 2. Wie funktioniert eine serielle Port-Anzeige?
• 3. Warum sind serielle Port-Displays in eingebetteten Systemen beliebt?
• 4. Schlüsselkomponenten eines Serial-Port-Display-Systems
• 5. In Displays verwendete serielle Kommunikationsprotokolle
• 6. Vorteile der Verwendung eines seriellen Port-Displays
• 7. Anzeige der seriellen Schnittstelle im Vergleich zur herkömmlichen LCD-Schnittstelle
• 8. Anwendungsszenarien von Serial-Port-Displays
• 9. So integrieren Sie ein Serial-Port-Display in Ihr Projekt
• 10. Best Practices für die Auswahl eines seriellen Port-Displays
• 11. Zukünftige Trends in der Serial-Port-Display-Technologie
• 12. Häufig gestellte Fragen

1. Was ist eine serielle Port-Anzeige?

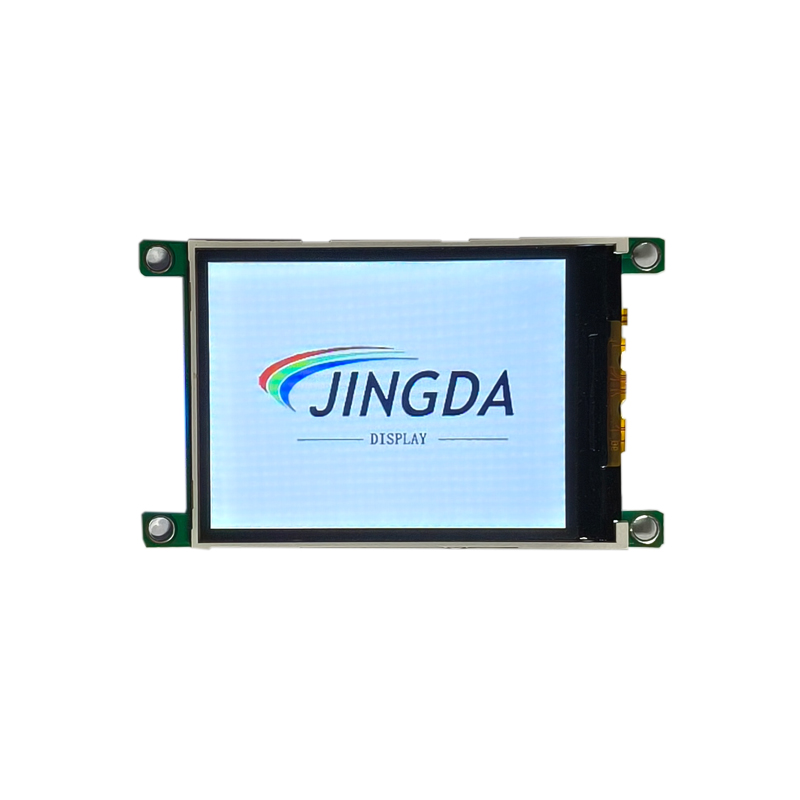

A Anzeige der seriellen Schnittstelleist eine Art Anzeigemodul, das über eine serielle Kommunikationsschnittstelle wie UART, RS232 oder TTL seriell mit einem Host-Controller kommuniziert. Anstatt Pixel oder komplexe Anzeigetreiber direkt zu steuern, senden Entwickler einfache Befehle oder Daten über die serielle Schnittstelle, um Text, Grafiken oder UI-Elemente anzuzeigen.

Diese Architektur reduziert die Arbeitsbelastung des Hauptmikrocontrollers erheblich, da das Anzeigemodul selbst einen integrierten Prozessor enthält, der für die Darstellung von Grafiken und die Verwaltung der Schnittstelle verantwortlich ist.

Zu den typischen seriellen Anzeigemodulen gehören:

• Serielle TFT-Displays
• UART-LCD-Anzeigen
• RS232-Industriedisplays
• Serielle HMI-Anzeigen

Hersteller wieJingdabieten serielle Anzeigelösungen in Industriequalität, die die Entwicklung von Mensch-Maschine-Schnittstellen (HMI) vereinfachen.

2. Wie funktioniert eine serielle Port-Anzeige?

Ein Display mit serieller Schnittstelle funktioniert mithilfe eines einfachen Kommunikationsworkflows zwischen dem Host-Controller und dem Anzeigemodul.

Grundlegender Arbeitsprozess

1. Der Host-Mikrocontroller sendet Befehle über UART oder eine serielle Schnittstelle.
2. Das Anzeigemodul empfängt den Befehl.
3. Der interne Prozessor interpretiert den Befehl.
4. Das Display rendert Text, Bilder oder UI-Komponenten.

Anstatt Operationen auf Pixelebene abzuwickeln, sendet das Hostsystem nur Anweisungen wie:

• Text anzeigen
• UI-Seite wechseln
• Sensorwert aktualisieren
• Animation auslösen

Dieser Ansatz reduziert die Firmware-Komplexität erheblich und verbessert die Systemzuverlässigkeit.

3. Warum sind serielle Port-Displays in eingebetteten Systemen beliebt?

Entwickler eingebetteter Systeme sehen sich häufig mit strengen Einschränkungen hinsichtlich der Verarbeitungsleistung, der Entwicklungszeit und der Systemstabilität konfrontiert. Displays mit seriellem Anschluss bieten eine praktische Lösung für diese Herausforderungen.

Hauptgründe für die Popularität

• Minimaler MCU-Ressourcenverbrauch
• Einfache befehlsbasierte Steuerung
• Schnelle UI-Entwicklung
• Niedrigere Entwicklungskosten
• Reduzierte Firmware-Komplexität

Aufgrund dieser Vorteile werden serielle Anzeigemodule häufig in Industrieanlagen, Unterhaltungselektronik und intelligenten Geräten eingesetzt.

4. Schlüsselkomponenten eines Serial-Port-Display-Systems

Ein typisches Anzeigesystem mit serieller Schnittstelle besteht aus mehreren wichtigen Hardware- und Softwarekomponenten.

Moderne Displays verfügen häufig über einen integrierten Speicher für Schriftarten, Bilder und UI-Vorlagen.

5. In Displays verwendete serielle Kommunikationsprotokolle

Je nach Anwendung nutzen serielle Port-Anzeigen in der Regel mehrere Kommunikationsprotokolle.

Gemeinsame Protokolle

• UART
• RS232
• RS485
• TTL-Seriennummer

Die Wahl des Protokolls hängt von der Kommunikationsentfernung, der Rauschtoleranz und der Systemarchitektur ab.

6. Vorteile der Verwendung eines seriellen Port-Displays

Displays mit seriellem Anschluss bieten im Vergleich zu herkömmlichen Display-Schnittstellen mehrere technische und kommerzielle Vorteile.

Technische Vorteile

• Geringe CPU-Auslastung
• Einfaches Befehlsprotokoll
• Reduzierter Verkabelungsaufwand
• Integrierte Grafikverarbeitung
• Verbesserte Systemstabilität

Entwicklungsvorteile

• Kürzerer Entwicklungszyklus
• Weniger Firmware-Codierung
• Einfache Anpassung der Benutzeroberfläche
• Niedrigere Engineering-Kosten

Damit eignen sich serielle Displays sowohl für Startups als auch für die groß angelegte industrielle Produktentwicklung.

7. Anzeige der seriellen Schnittstelle im Vergleich zur herkömmlichen LCD-Schnittstelle

Wie die Tabelle zeigt, vereinfachen serielle Displays die Entwicklung erheblich und bieten gleichzeitig hervorragende Schnittstellenfunktionen.

8. Anwendungsszenarien von Serial-Port-Displays

Displays mit seriellem Anschluss werden aufgrund ihrer Flexibilität und Zuverlässigkeit in vielen Branchen eingesetzt.

Allgemeine Anwendungen

• Industrielle Automatisierungsausrüstung
• Smart-Home-Bedienfelder
• Medizinische Geräte
• Prüfinstrumente
• Energieüberwachungssysteme
• IoT-Geräte
• Gewerbliche Verkaufsautomaten

Diese Anwendungen erfordern eine stabile Kommunikation, einfache Aktualisierungen der Benutzeroberfläche und einen zuverlässigen Langzeitbetrieb.

9. So integrieren Sie ein Serial-Port-Display in Ihr Projekt

Die Integration eines Displays mit serieller Schnittstelle ist relativ einfach.

Typische Integrationsschritte

1. Wählen Sie die Anzeigegröße und Auflösung aus
2. Verbinden Sie die serielle Schnittstelle mit der MCU
3. Baudrate und Kommunikationseinstellungen konfigurieren
4. Entwerfen Sie die Benutzeroberfläche
5. Senden Sie Befehle zur Steuerung der Anzeige

Die meisten Hersteller bieten Konfigurationstools an, mit denen Ingenieure die Schnittstelle vor der Bereitstellung visuell entwerfen können.

10. Best Practices für die Auswahl eines seriellen Port-Displays

Die Auswahl des richtigen Anzeigemoduls ist für die Produktleistung und langfristige Zuverlässigkeit von entscheidender Bedeutung.

Zu berücksichtigende Faktoren

• Bildschirmauflösung
• Touch-Fähigkeit
• Kommunikationsprotokoll
• Betriebstemperatur
• Industriezertifizierung
• Softwareunterstützung

Die Zusammenarbeit mit erfahrenen Herstellern wie z.BJingdagewährleistet Kompatibilität, Zuverlässigkeit und professionellen technischen Support.

11. Zukünftige Trends in der Serial-Port-Display-Technologie

Mit der Weiterentwicklung eingebetteter Systeme verbessert sich die serielle Anzeigetechnologie in mehreren Bereichen weiter.

Neue Trends

• TFT-Panels mit höherer Auflösung
• Integrierte Touch-Controller
• Verbesserte UI-Designtools
• IoT- und Cloud-Konnektivität
• KI-fähige Geräteschnittstellen

Diese Innovationen werden die Rolle von Displays mit serieller Schnittstelle in intelligenten Geräten und in der industriellen Automatisierung weiter ausbauen.

12. Häufig gestellte Fragen

Was ist der Hauptzweck eines Serial Port Displays?

Sein Hauptzweck besteht darin, die Kommunikation zwischen einem Mikrocontroller und einem Display durch die Verwendung serieller Befehle anstelle komplexer grafischer Programmierung zu vereinfachen.

Erfordern serielle Port-Displays leistungsstarke Mikrocontroller?

Nein. Einer der größten Vorteile besteht darin, dass sie die MCU-Verarbeitungsanforderungen reduzieren, da das Anzeigemodul die Grafikverarbeitung intern übernimmt.

Sind serielle Displays für industrielle Umgebungen geeignet?

Ja. Viele Industriegeräte nutzen serielle Kommunikationsprotokolle wie RS232 und RS485, wodurch serielle Displays in hohem Maße mit industriellen Steuerungssystemen kompatibel sind.

Können Displays mit serieller Schnittstelle Touchscreens unterstützen?

Ja. Viele moderne serielle Anzeigemodule verfügen über kapazitive oder resistive Touch-Funktionalität und ermöglichen so interaktive Benutzeroberflächen.

Ist es schwierig, UI-Schnittstellen für serielle Displays zu entwickeln?

Die meisten Hersteller bieten grafische UI-Tools an, mit denen Ingenieure schnell und ohne umfangreiche Programmierung Schnittstellen entwerfen können.

Abschluss

Ein Serial Port Display bietet eine leistungsstarke und dennoch einfache Lösung für das Interface-Design eingebetteter Systeme. Durch die Verlagerung der Grafikverarbeitung auf das Anzeigemodul können sich Ingenieure auf die Kernfunktionen des Systems konzentrieren und gleichzeitig professionelle und reaktionsschnelle Benutzeroberflächen bereitstellen.

Mit Vorteilen wie geringer Entwicklungskomplexität, zuverlässiger Kommunikation und schneller Integration werden serielle Displays zur Standardwahl für moderne Geräte. Wählen Sie einen vertrauenswürdigen Hersteller wieJingdagewährleistet hochwertige Hardware, stabile Leistung und professionellen technischen Support.

Wenn Sie eingebettete Produkte entwickeln und Ihre Geräteschnittstelle verbessern und gleichzeitig den Entwicklungsaufwand reduzieren möchten, ist die Erkundung fortschrittlicher serieller Anzeigelösungen ein kluger Schritt nach vorne.

Für professionelle Anzeigemodule, technische Unterstützung und maßgeschneiderte Lösungen stehen wir Ihnen gerne zur VerfügungKontaktieren Sie uns.
