Was ist das Funktionsprinzip der Segment-LCD-Anzeige?

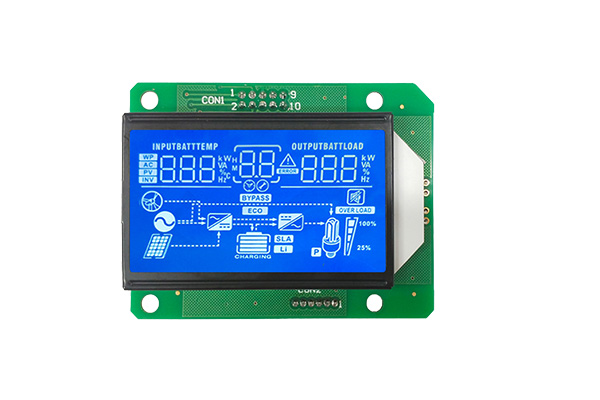

DerSegment-LCD-Bildschirmist eine Art LCD-Display zur Anzeige einfacher Informationen wie Zahlen, Buchstaben und Symbole. Zu seinen Funktionen gehören:

Fester Anzeigeinhalt:Jedes Pixel entspricht einem festen Anzeigeinhalt und kann nicht beliebig verändert werden.

Einfache Struktur:Bestehend aus oberen und unteren Glassubstraten, Flüssigkristallmaterialien und Elektroden zu geringen Kosten.

Geringer Stromverbrauch:Es benötigt zum Antrieb nur einen geringen Strom und hat einen äußerst geringen Stromverbrauch.

Weit verbreitet:Es wird häufig in Produkten wie Automobilinstrumenten, elektronischen Waagen und Uhren verwendet.

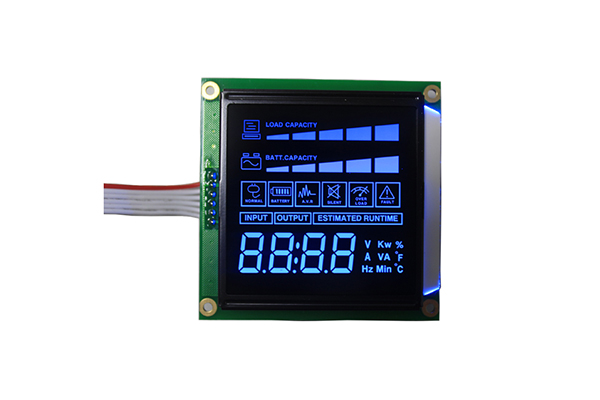

1. Grundstruktur

Die Segment-LCD-Anzeige besteht hauptsächlich aus folgenden Teilen:

1)Polarisationsfolien (eine obere und eine untere): Die Polarisationsrichtungen dieser beiden Polarisationsfolien stehen senkrecht zueinander (z. B. die obere Folie in vertikaler Richtung und die untere Folie in horizontaler Richtung).

2) Glassubstrat (je ein Stück auf der Ober- und Unterseite): Trägt transparente ITO-Elektroden.

3) Transparente Elektrode:

A. Gemeinsame Elektrode: Sie befindet sich auf einem der Glasstücke und wird vom gesamten Bildschirm gemeinsam genutzt.

B. Segmentelektroden: Sie befinden sich auf einem anderen Stück Glas und werden in die feste Form geätzt, die wir anzeigen möchten, z. B. jeden Strich der Zahl „8“. Ein „8“-Zeichen besteht normalerweise aus 7 Segmenten (7 unabhängigen Elektroden).

4) Flüssigkristallmaterial: Füllt den winzigen Spalt zwischen zwei Glasstücken.

5) Hintergrundbeleuchtungspanel/Reflektor: Befindet sich in der unteren Schicht und dient als Lichtquelle. Der Segmentcode-Bildschirm selbst strahlt kein Licht aus und ist nur durch Hintergrundbeleuchtung oder Reflexion des Umgebungslichts sichtbar.

2. Antriebsmodus: AC-AC-Antrieb

Das LCD darf nicht über einen längeren Zeitraum Gleichstrom ausgesetzt werden, da sonst die LCD-Struktur beschädigt wird.

Daher verwendet die Segmentcode-Anzeige einen Wechselstromantrieb (normalerweise 1-100 Hz).

Zu den Fahrmethoden gehören:

A.Statisches Laufwerk: hoher Kontrast, aber mit mehreren Pins.

B. Dynamischer Antrieb (1/2, 1/3, 1/4 Duty usw.): Wird häufig verwendet und reduziert die Anzahl der Pins.

Zusammenfassung der Grundsätze

Das Funktionsprinzip einer Segment-LCD-Anzeige lässt sich wie folgt zusammenfassen: Durch die Steuerung der Spannung zwischen Elektroden (Segmenten) einer bestimmten Form kann die Anordnung der Flüssigkristallmoleküle im entsprechenden Bereich geändert werden, wodurch die Hintergrundbeleuchtung selektiv durchgelassen wird oder nicht und feste Zahlen, Symbole oder Muster angezeigt werden.

Der Segmentcode-Bildschirm ist eine Nicht-Punktmatrix-Anzeige, die Flüssigkristallmoleküle verwendet, um den optischen Pfad mit Spannung zu ändern, bestimmte Elektroden durch Wechselstrom antreibt und entsprechende Segmente schwarz anzeigt, wodurch Zahlen oder Symbole gebildet werden.
