Was ist der Unterschied zwischen einem grafischen LCD-Bildschirm und einem Segment-LCD-Bildschirm?
2025-11-12
Segment-LCD-Anzeige: LCD, das feste Inhalte wie Zahlen, Symbole, Einheiten usw. durch vorgefertigte „Segmente“ anzeigt. Jedes „Segment“ ist eine unabhängige Elektrode. Es kann nur zur einfachen Anzeige von Zahlen und Zeichen verwendet werden.

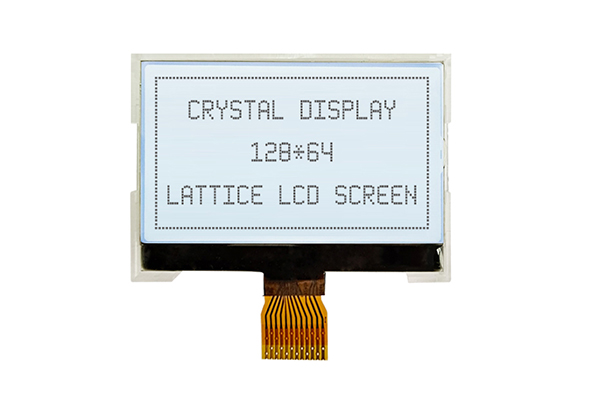

Grafisches LCD-Display: Eine Matrix bestehend aus einer großen Anzahl unabhängiger Pixel (Punkte), die beliebigen Text, jede Grafik oder jedes Bild anzeigen kann. Pixel werden normalerweise zeilen- und spaltengesteuert gesteuert. Beispielsweise hat ein 128x64-Punktmatrix-LCD-Bildschirm 64 Punkte vertikal und 128 Punkte horizontal, also insgesamt 128x64 Punkte. Wie in der Abbildung unten gezeigt.
Das Anzeigeprinzip der Segment-LCD-Anzeige und der grafischen LCD-Anzeige
| Artikel |
Segment-LCD-Anzeige |
Grafisches LCD-Display |
| Prinzip |
Der leitende Bereich des festen Segments erscheint nach der Elektrifizierung, zum Beispiel besteht „8“ aus 7 Segmenten. |
Eine Pixelmatrix, die durch den Schnittpunkt mehrerer Zeilen und Spalten gebildet wird. Jeder Punkt kann einzeln gesteuert werden. |
| Anweisung |
Die Anzahl der Antriebselektroden ist gering |
Es wird ein Zeilen- und Spaltentreiber-IC benötigt |
| Antriebsmethode |
Statischer Antrieb oder einfaches Multiplexing |
Dynamischer Treiber zum Scannen von Zeilen und Spalten |
Typische Anwendungen
Segment-LCD-Anzeige: Elektronische Waagen, Uhren, Taschenrechner, Haushaltsgerätetafeln, Instrumententafeln
Grafisches LCD-Display: Industrielle Steuergeräte, medizinische Geräte, POS-Geräte, Messgeräte, Fahrzeugdisplays, chinesische Menüschnittstellen usw
Wie wähle ich die Segmentanzeige und die Grafikanzeige aus?
Es hängt von Ihren Projektanforderungen ab:
AuswählenDer Segmentcode-LCD-Bildschirm:
1. Der angezeigte Inhalt ist festgelegt und begrenzt (z. B. Zahlen, einige Wörter oder Symbole).
2. Extrem kostenempfindlich und erfordert eine Massenproduktion.
3. Es werden extrem hohe Anforderungen an den Stromverbrauch gestellt und das Gerät muss über einen langen Zeitraum mit der Batterie betrieben werden.
4. Es besteht keine Notwendigkeit, chinesische Schriftzeichen oder komplexe Grafiken anzuzeigen.
Auswahl des grafischen LCD-Bildschirms:
1. Es ist notwendig, chinesische Zeichen, variable Zeichenfolgen, dynamische Grafiken oder Animationen anzuzeigen
2. Der angezeigte Inhalt muss sich je nach Benutzervorgängen oder externen Eingaben häufig ändern
3. Es gibt Anforderungen an die Ästhetik und Interaktivität der UI-Schnittstelle.
