128x64 LCD-Display STN-Positivmodus-Grafikbildschirm

Dieser STN-Positivmodus-Grafikbildschirm mit 128 x 64 LCD-Display ist für Zuverlässigkeit in Industriequalität und Massenproduktion konzipiert.
Modulnummer: JDA12864-23001
Technologie: COB-Technologie
Betrachtungswinkel: Großer Betrachtungswinkel
Betriebstemperatur: -20 bis 70℃
Laufwerks-IC: AIP31107 und AIP31108

Anfrage absenden

Bewertung: 5.0

(Bewertungsanzahl: 1)

Produktbeschreibung

Hergestellt für Anwendungen in Industriequalität128x64 LCD-Display STN-Positivmodus-Grafikbildschirmliefert gestochen scharfe Punktmatrix-Bilder. Ausgestattet mit einer 3,0-V-Stromversorgung und AIP31107-Treiber-ICs sorgt es für eine stabile Leistung in Bedienfeldern, medizinischen Geräten und intelligenten Messgeräten.

128x64 LCD-Display STN-Positivmodus-Grafikbildschirm: Funktionen und Spezifikationen

Beschaffung eines zuverlässigen128x64 LCD-Display STN-Positivmodus-Grafikbildschirmerfordert einen Lieferanten, der sowohl optische Leistung als auch Massenproduktionskonsistenz versteht. Das Modul JDA12864-23001 ist genau auf diese Anforderungen zugeschnitten. Durch die Kombination von ausgereiftem STN-Positivmodusglas mit einer robusten COB-Baugruppe bietet es eine äußerst kostengünstige visuelle Lösung.

Das128x64 LCD-Display STN-Positivmodus-Grafikbildschirmnutzt die Treiber-ICs AIP31107 und AIP31108 und arbeitet mit einem Treiberschema mit 1/64 Last und 1/9 Vorspannung. Die 6-Uhr-Blickrichtung und die 128x64-Punktmatrix machen es äußerst vielseitig. Wir unterstützen auch die Anpassung des Treiber-ICs, damit er perfekt zu Ihrer vorhandenen Leiterplatte und Firmware passt.

	INHALT UND SPANNUNG ANZEIGEN 128×64 Punkte \| 3,0 V

	ANTRIEBS-IC & SCHEMA AIP31107&AIP31108 \| 1/64 Duty, 1/9 Bias

	AKTIVER BEREICH & TEMP. 56,28 × 38,36 mm \| -20 bis 70 °C

JDA12864-23001 Technische Parameter
Modul-Nr.	JDA12864-23001
Modulgröße	78 (L) × 70 (B) × 12,5 (H) mm
Sichtbereich	62,00 (L) mm × 44,00 (B) mm
Aktiver Bereich	56,28 (L) mm × 38,36 (B) mm
Inhalte anzeigen	128×64 Punkte
Stromversorgung	3,0 V
Antriebs-IC	AIP31107 und AIP31108
Fahrplan	1/64 Pflicht, 1/9 Voreingenommenheit
Blickrichtung	6 Uhr
Betriebstemp.	-20 bis 70 °C
Lagertemp.	-30 bis 80 °C

Anwendungen des STN Positive Graphic Screen

Aufgrund seiner hohen Zuverlässigkeit und Wirtschaftlichkeit ist dies128x64 LCD-Display STN-Positivmodus-Grafikbildschirmwird von Ingenieuren häufig für eine Vielzahl von HMI- und Datenanzeigeanforderungen ausgewählt:

▸ Industrielle Steuerungssysteme- Frequenzumrichter, SPS-Schnittstellen und Maschinensteuertafeln.

▸ Medizinische Ausrüstung- Patientenmonitore, Diagnosegeräte und tragbare Gesundheitsmessgeräte.

▸ Verkehr & Transport- Parkplatzleitsysteme, Ticketautomaten und Datenlogger.

▸ Unterhaltungselektronik- Smart-Home-Geräte, Audiogeräte und Messwerkzeuge.

128x64 LCD Display STN Positive Mode Graphic Screen Application

128x64 LCD-Display STN-Positivmodus-Grafikbildschirm für industrielle Anwendungen.

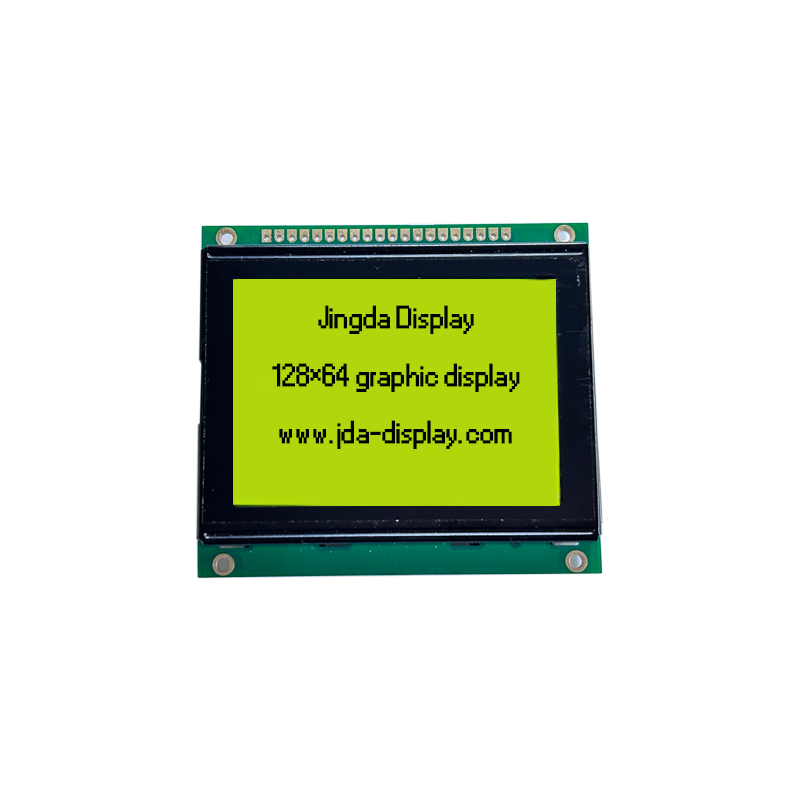

12864 graphic LCD module display

STN-Positivmodus-Anzeige mit Punktmatrixdaten.

Anpassung und Unterstützung bei der Massenproduktion

Dieses Katalogmodul ist ein ausgezeichneter Ausgangspunkt, aber unsere Fähigkeiten gehen weit über Standardteile hinaus. Wenn Sie eine vollständig angepasste Lösung benötigen128x64 LCD-Display STN-Positivmodus-Grafikbildschirm, unser Engineering-Team steht Ihnen gerne zur Verfügung. Wir bieten kundenspezifische Glaswerkzeuge, Neugestaltung der Pinbelegung und alternative Farben der Hintergrundbeleuchtung.

Treiber-IC-Anpassung- Ändern Sie das AIP31107/31108-Setup so, dass es zu Ihrer vorhandenen Firmware passt.

Polarisator und Hintergrundbeleuchtung- Reflektierende, transflektive oder transmissive Optionen mit weißer, blauer oder grüner LED-Hintergrundbeleuchtung.

Steckverbindertypen- Stiftleiste, Zebra-Stecker oder FPC-Kabel passend zu Ihrem Montageprozess.

Schnelles Angebot- Senden Sie Ihre Zeichnung und Ihren Jahresbedarf, um innerhalb von 24 Stunden ein umfassendes Angebot zu erhalten.

Um mit anderen monochromen Anzeigeoptionen zu vergleichen, besuchen Sie unsereGrafisches LCD-DisplayKategorieseite. Sie können auch unsere erkunden128×64 LCD-Anzeigemodul FSTN Positives Anzeigemodulfür alternative optische Modi. Wenn Ihr Projekt einfachere numerische Anzeigen erfordert, ist dieSegment-LCD-DisplayDieser Abschnitt bietet möglicherweise eine kostengünstigere Lösung.

Fertigungsqualität und EEAT-Engagement

Shenzhen Jingda Display Technology Co., Ltd. stellt seit 2015 monochrome LCD-Module her. Unsere 6000 m² große staubfreie Anlage in Fujian verfügt über Reinräume der Klassen 100 und 1000, um sicherzustellen, dass jeder128x64 LCD-Display STN-Positivmodus-Grafikbildschirmwird kontaminationsfrei montiert. Wir halten uns strikt an die ISO-Qualitätsmanagementprotokolle und können RoHS-Konformitäts- und Inspektionsberichte für Beschaffungsaudits bereitstellen. Jede Charge wird vor dem Versand strengen elektrischen und optischen Tests unterzogen.

Häufig gestellte Fragen

Kann der Treiber-IC dieses STN-Positivmodus-Grafikbildschirms mit 128 x 64 LCD-Displays angepasst werden?

Ja. Die Standardkonfiguration verwendet AIP31107 und AIP31108. Für die Massenproduktion können wir den Treiber-IC jedoch an Ihre spezifischen Firmware- oder Hardware-Anforderungen anpassen.

Was ist die Mindestbestellmenge für dieses 12864-Grafik-LCD-Modul?

Die MOQ hängt davon ab, ob es sich um eine vorrätige Standardkonfiguration handelt oder ob kundenspezifische Werkzeuge erforderlich sind. Für Standardmuster und Großbestellungen kontaktieren Sie bitte unser Engineering-Team für ein Angebot innerhalb von 24 Stunden.

Benötigt der STN-Positivmodus eine Hintergrundbeleuchtung?

STN-Positivmodus-Anzeigen sind typischerweise reflektiv oder transflektiv. Abhängig von Ihrer Anwendungsumgebung kann dem Modul ein LED-Hintergrundbeleuchtungsarray hinzugefügt werden, um die Lesbarkeit bei schlechten Lichtverhältnissen zu gewährleisten.

Wie lange ist die Vorlaufzeit für Massenproduktionsaufträge?

Standardmuster werden in der Regel innerhalb von 3 bis 7 Werktagen versendet. Für die Massenproduktion wird die Vorlaufzeit zusammen mit dem Angebot auf der Grundlage Ihres Jahresvolumens und Ihres Werkzeugbedarfs bestätigt.
